3MZS135内沟磨床工装的改进

　　摘　要：介绍3MZS135内沟磨床用定位环、挡料圈、接料板和运料指等工装更换件的改进方法，经生产验证，改进后的工装经济、实用，效果良好。
　　关键词：滚动轴承；磨床；改进；工装
　　3MZS135磨床用于磨削中小型球轴承内圈沟道和外球面轴承的球面直径，在少品种、大批量的生产条件下，加工精度和效率较高。当产品型号较多且换件频繁时，由于加工用工装通用性差，加工制造困难，导致更换件成本高，极大地降低了设备的使用率。为此，对该磨床工装各更换零件进行以下改进。
　　1　定位环（端面支承）

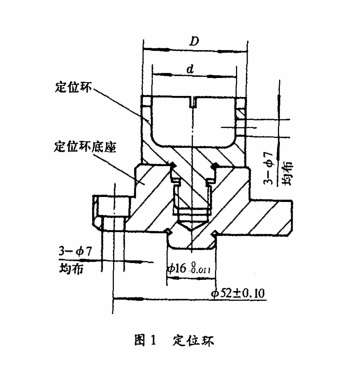

　　将原来整体结构（材料为GCr15钢）分为定位环底座和定位环两部分（见图1）。定位环底座用45钢，定位环用GCr15钢，两零件间用螺纹连接。换件时只需更换定位环（底座不需拆卸），既节省了GCr15钢，降低了成本，又使定位环的拆、装更加方便、快捷。 　　2　挡料圈

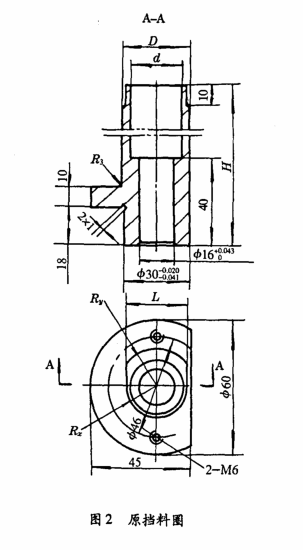

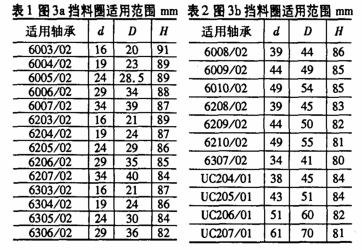

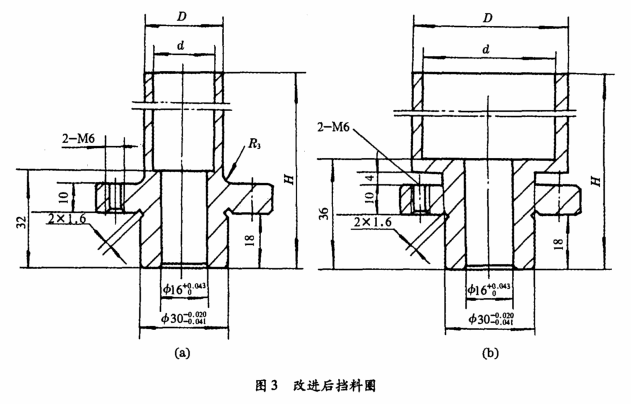

　　原结构见图2，由于10mm台阶处的两曲率半径不相等（R_y>R_x），加工工艺性较差，而材料采用1Crl8Ni9Ti，加工成本较高。为降低成本，材料选择H62，参照原连接尺寸，结构改为图3所示，图3a适用于内圈沟道的加工，适用轴承型号见表1，图3b适用于内圈沟道和球面直径的加工，适用轴承型号见表2。 　　3　接料板

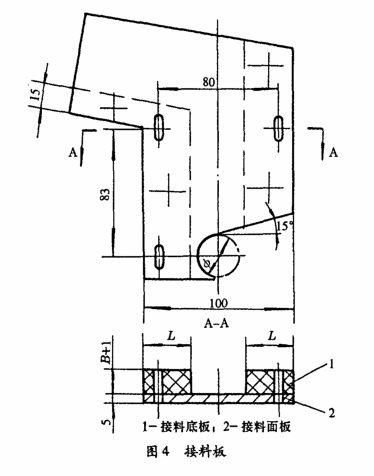

　　原接料板材料采用铸造锡青铜加工。现改为接料面板和两接料底板联接而成（见图4）。接料面板用厚5mm的H62铜板，底板采用普通灰塑料板，底板厚度比工件宽度高1mm（为B+1），宽度L=[100-（工件外径+2）]/2，面板与底板用螺钉或销钉连接。 　　4　运料指

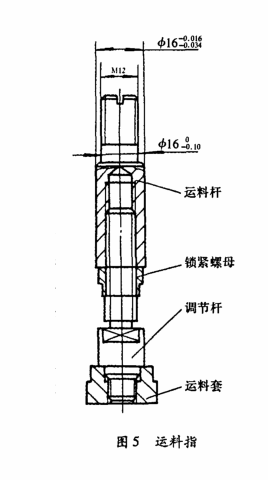

　　原运料指用H62棒料制造，每种产品型号必须用一种运料指，现将运料指改成运料杆、调节杆和运料套3部分（见图5）。运料杆与调节杆调节范围大，换件时不需更换，调节好长度后用锁紧螺母锁紧，仅需更换一只运料套（调节杆和运料套材料用H62，运料杆用45钢）。
　　通过以上改进，大大降低了3MZS135磨床加工用工装的各更换件成本（在各更换件上打印轴承型号，作好标记），使各更换件经济、实用且换件时更方便、快捷，经我公司多年实践，此项改进满足了该设备和加工产品的要求，使用效果较好。
