M8612A磨床砂轮修整器改制

贾长海　朱琨　邵德杰　左鸿
（郑州郑工机械集团有限责任公司）

　　关键词：磨床；砂轮修整器；改制
　　我公司生产的液力变矩器总成中，有关键零件自由轮内圈（图1），其机加工工艺需要磨削关键尺寸mm（工作面）。由于该零件工序多、加工周期长，原有的一台磨床难以保证其生产进度要求。为此公司决定再利用一台闲置的M8612A花键轴磨床磨削该零件工作面。此机床原配有两套砂轮修整器，分别修整砂轮外圆和端面，但是其外圆修整器只能修砂轮外圆为凹圆弧面，而自由轮内圈工作面为平面，无法直接使用。因此，在参考原苏制M3451B等同类磨床基础上，我们自行设计了一套砂轮（外圆）修整器。其结构简图如图2。

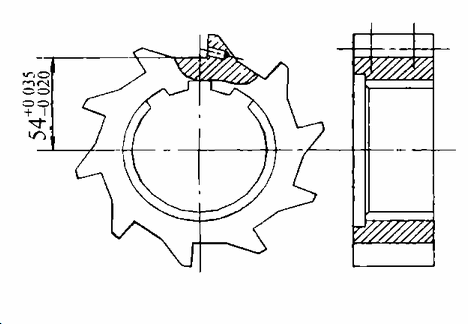

图1

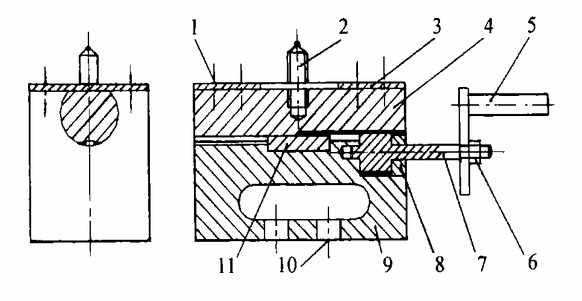

图2
1.固定螺栓；2.金刚笔；3.盖板；4.导杆；5.手柄；6.锁死螺母；7.螺杆；8.定位套；9.底座；10.固定螺钉；11.导向平键

　　该修整器通过旋转运动（摇动手柄），经螺杆、导杆、导向平键，使金刚笔作匀速直线运动，就可达到平稳修整砂轮的目的。
　　实践证明：该修整器不仅装卸方便，且操作简单，使用可靠，所加工的自由轮内圈精度符合工艺要求，达到了预期设计目的。


来源：《制造技术与机床》2002年第8期
