立式螺旋取料机下部支撑结构的改进

　　我公司生料磨在线钙铁分析仪配备了2台立式螺旋取料机，分析仪安装在取料机的上部，因此，取料机取得物料需垂直向上输送。在生产中，取料机下部支撑处的盘根密封经常出现问题，稍不及时物料就会泄漏下来，直接落到下部支撑轴承上，导致轴承也经常出事故。

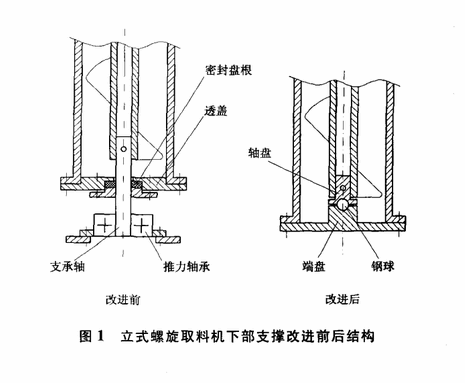

　　针对此情况，我们对下部支撑轴承及密封进行了改进，改进前后结构见图1，去掉推力调心轴承和支撑轴，改成轴盘和端盘，在轴盘和端盘的中心对称各车一个半窝球，中间放一个钢球（8430型轴承珠）用作支撑限位，由物料作润滑剂。 　　改进后解决了漏料问题，而且轴承珠十多年没换过，只是轴盘换过一次，多年来运转很好，减轻了工人的劳动强度，节省了材料消耗，提高了配料的合格率。
