H903A轴承测量仪定位支点的改进

　　H903A轴承测量仪主要用于测量孔径尺寸为Φ45~170mm，宽度≤55mm的各类型套圈的K_i（内圈滚道对内孔的厚度变动量）和K_e（外圈滚道对外表面的厚度变动量）。H903A仪器的三角形平板的两侧各有一条宽度为8mm的槽，槽内装有可滑动的定位螺栓，槽口上端距固定定位螺栓外表面的距离为20mm，定位螺栓的直径为M8，这就导致孔径尺寸为Φ45mm以下的套圈厚度变动量的测量无法进行。

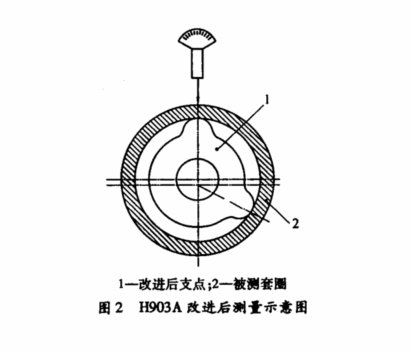

　　根据上述分析，对H903A仪器的支点进行改进，改进后的支点如图1所示，图2为改进后测量示意图。测量时，撤掉可滑动定位螺栓，在固定定位螺栓上装上改进后的支点，即可测量孔径尺寸为Φ20~40mm的套圈厚度变动量。改进后支点的各部位尺寸见表1。 　　使用改进后的支点可用于测量孔径尺寸为Φ20~170mm的套圈厚度变动量，能有效控制产品的加工精度，保证产品的加工质量，扩大仪器的测量范围，具有一定的推广价值。
