D924型测量仪支点及表点装置结构改进

　　D924型轴承内径测量仪是轴承生产厂家大量使用的常规仪器。仪器有两个支点及一个表点装置，分别装在仪器台面上三条成铅垂的燕尾槽内并保证支点与表点为铅垂状态，目的是保证测量数值准确稳定。
　　1　原支点及表点结构缺点
　　当原设计的支点及表点用标准件对表时，调整支点及表点的位置处在标准件尺寸点Z大直径后，旋紧固定螺母时，支点及表点套筒会跟着螺母转动，改变合金头的方位，支点及表点不能保证铅垂状态。为使支点尽量保证铅垂，需要在旋紧固定螺母时，用手去调整支点及表点套筒的方位，既麻烦又费时，测量数值误差较大不稳定，效率低。
　　2　改进后的支点及表点装置

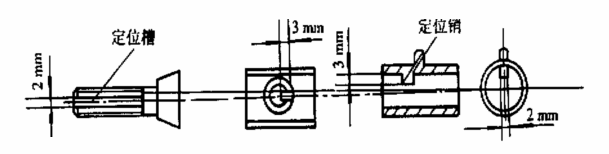

　　由于原支点及表点装置结构存在上述弊端， 故对支点及表点装置结构进行了改进，如图1所示。这样支点及表点套筒在固定螺杆上靠定位销定位，保证了支点及表点成铅垂状态。采用改进后的支点及表点测量误差较小且非常稳定。在1h内可检测440件，比改进前多检测120件，工作效率显著提高。将此支点及表点装置结构推广应用到同样结构的D923、D925等不同检测范围的内径测量仪，都取得满意的使用效果。
