一种大型回转支承感应淬火工艺

发布时间:2014-04-01
王祥东1 胡役芹2
(1.江苏省机电研究所,江苏徐州 221006;2.徐州空军后勤学院四系,江苏徐州 221000)
  HJN4150(Ø80mm交叉滚)是目前回转支承交叉滚系列中滚动体直径较大的支承(见图1),其材料为50Mn钢,要求淬硬层深(3-5)mm,硬度(55-62)HRC,无裂纹。支承加工路线为粗车→精车→淬火→回火→钻孔→磨削→装配。由于该支承直径较大,壁厚相对较薄,且毛坯系自由锻造而成,车加工余量非常大,加工后易变形,造成滚道与外圆不同心,不利于随后的滚道连续感应淬火。其次,该支承淬火所用的立式淬火机床所配的中频电源设备为100kW、8kHZ中频发电机,原有的单匝感应器存在设备加热功率不足、感应器变形等问题。针对可能出现的一系列缺陷,着手采取了一些保障措施,取得了较好的效果。

图1 回转支承示意图
  1 改进措施
  (1)毛坯的供货状态为正火组织,毛坯粗车时,几乎切削掉本身质量的一半以上,故切削应力很大。因此先用Ø5m井式回火炉进行去应力退火,工艺为(550±10)℃×4h,退火后再精车,使滚道与外圆同心。
  (2)利用粗车下来的毛坯厚毛边检查化学成分,结果见表1。
表1 支承钢毛坯化学成分(质量分数,%)
  经检验,该支承圈毛坯本质晶粒度为3级,实际晶粒度为4级,均低于企业标准要求的6级,属于不合格;化学成分中含碳量偏上限。为此,在其后的淬火加热时,将加热温度提高到930℃左右。
  (3)感应器、喷水器的设计
  ①感应器
  原来大交叉滚支承淬火,大多采用壁厚较大的单匝感应器,这样加热功率消耗较多(如直径Ø72mm交叉滚淬火,耗用功率70kW,几乎到了设备的Z大输出功率)。为解决这一问题,作如下改进:采用双匝感应器淬火,感应器用12mm×6mm×2mm的矩形紫铜管焊接弯制而成;为防止滚道外口倒角处产生尖角效应,感应器两端稍微翘曲,感应器前端做成86°,以保证感应器与滚道耦合间隙由小到大。为提高加热效率,感应器上附加导磁体,如图2所示。

图2 感应器与滚道面示意图
  ②喷水器
  原来所用的喷水器出水与水平方向呈0°,现改为与水平方向呈30°朝下倾斜,喷水孔由Ø1.0mm改为Ø1.2mm。这样可稍微缓和水直接喷到滚道上所造成的较大压力,以减少产生裂纹的可能性。
  (4)提高淬火介质浓度,调整淬火加热温度
  将聚乙烯醇淬火液浓度提高到0.28%,将淬火温度提高到930℃,校正滚道移动线速度,调整感应器、喷水器与滚道的耦合间隙。在滚道外部增加附加喷水,防止冷却不足。开始淬火时,先试淬一小段,检查有无裂纹、硬度是否合格,直至符合要求。
  Z终确定工艺参数如下:变压器匝比14:2,电压590V,电流90A,功率因数cosØ=0.95(超前),功率40kW,滚道移动线速度为180mm/min,感应器与滚道耦合间隙为1.5mm,喷水器上端距离感应器下端位置为40mm。淬火时随时观察加热温度,以调整十字滑台手轮,保持感应器与滚道面的耦合间隙不变。
  淬火结束后,经检查滚道上6点(分布见图3),没有裂纹,酸洗滚道,淬火硬化区分布均匀,硬度值如表2所示。

图3 硬度检测点分布示意图

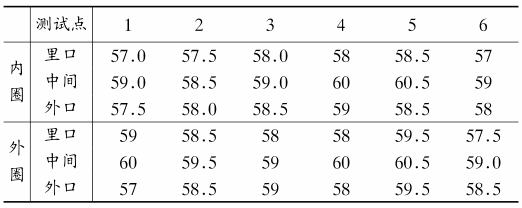

表2 内、外圈滚道淬火硬度(HRC)对照表
  (5)及时回火
  回火工艺(180±10)℃,回火后检查硬度基本不变
  2 分析讨论
  (1)粗车后进行退火,能有效地降低切削应力,工件在精车后,变形量相对较小,有利于淬火。
  (2)改进感应器的结构形式,将单匝改为双匝,使磁力线密度增加,减少了磁力线在空气中的逸散损失,提高了加热效率;使喷水器出水呈一定角度,缓和了出水压力,降低产生裂纹的可能性;采用附加喷水,防止工件因冷却不足而造成硬度偏低。
  (3)提高聚乙烯醇淬火液浓度,降低淬火液在(200-300)℃之间的冷却速度,防止原始组织粗大的毛坯淬火时出现裂纹。
  (4)提高加热温度以获得较为均匀的淬火组织。原始组织越粗、加热速度越快,奥氏体中碳浓度达到钢的平均碳含量时所需的加热温度越高[1]
  (5)及时回火,可保证不因内应力大,而在搁置期间工件出现开裂,搁置时间一般小于4h。由于感应加热淬火后得到的马氏体,在室温下也会发生缓慢分解,造成工件畸变和表面开裂。中碳钢淬火后得到的马氏体组织,虽然具有高的强度和硬度,但是很脆,缺乏韧性,残余应力较大,因此,淬火后的工件必须回火处理,以消除残余应力[2]
  采取以上措施后,保证了大型回转支承的淬火成功,达到了工艺要求。
  参考文献:
  [1]刘志儒,卢锦宝.金属感应热处理[M].北京:机械工业出版社,1985:67.
  [2]徐立民,陈卓.回转支承[M].合肥:安徽科学技术出版社,1988:171.

来源:《金属热处理》2003年12期
