Q42-500型棒料剪断机下料刀片的改进

　　摘　要：对Q42-500型棒料剪断机下料刀片进行了工艺改进，降低了工装模具的成本，缩短了换刀时间，提高了经济效益。
　　关键词：滚动轴承；棒料；刀片；改进
　　Q42-500型下料机的刀片外形尺寸为420mm×215mm×60mm（长×宽×厚），材料为3Cr2W8V，如图1所示。由于材料为合金工具钢，成本较高，随着剪切棒料直径的变化，刀口R也要随着改变，当剪切棒料直径的规格较多时，也就需要很多规格的刀片，增加了成本。 　　为了能有效地降低工装模具的成本，在原下料刀片的基础上进行了改进，设计了组合式刀片，分刀片、刀片座上下两部分，如图2所示。刀片为更换件，随剪切棒料直径的变化而变化，刀片座为母板，当剪切不同规格的棒料时，只需更换对应的刀片，与刀片座进行组合即可。考虑到材料性价比，刀片材料仍选用3Cr2W8V钢，刀片座材料选用45^#钢，为了便于机械加工，并使上、下两部分能有效地配合，刀片上设计了凸台，刀片座相应作了凹槽进行轴向定位，并在刀片座上加工出螺纹孔，用挡铁把刀片固定在刀片座上。一台机床需要上、下刀片一副，固定在滑块上的刀片，挡铁只需承受滑块升起时刀片自身的重量，固定在工作台上的刀片，靠自身重量直接压紧在刀片座上。工作时上、下刀片都受到压向刀片座的径向剪切力，能保证刀片和刀片座良好地配合。

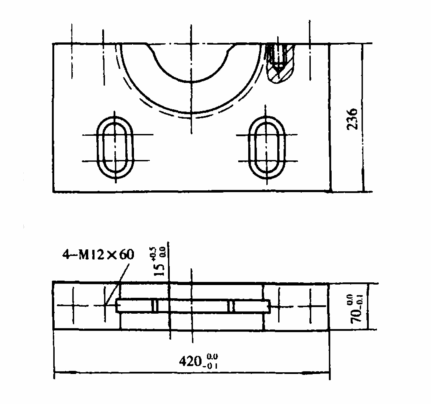

图2 改进后的刀片

　　对改造前后的刀片成本进行了核算。改造前，一副刀片的毛坯材料费用为4060元；改造后，毛坯材料费用为：刀片座1005元，刀片1050元。并且改造后，每次更换只需投入刀片费用1050元，节约成本显著。
　　同时在更换刀片时，改造前，需在机床上各拆下两个M36的固定螺栓才能将刀片拆下。改造后，只需卸掉挡铁上的压紧螺丝，就可以将刀片轻松换下，缩短了换刀时间。并且经过近一年的使用，证明组合式刀片和整体刀片的使用寿命没什么差别。
