一种新型的蜗轮副消隙装置

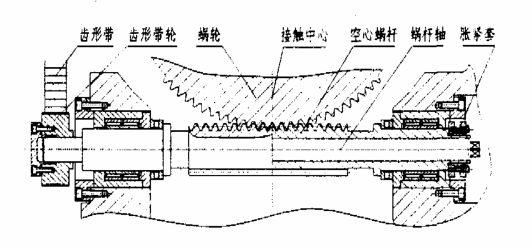

　　我厂生产的XNZD755型数控控卧式混联机床，其工作台为数控圆形回转台。它的回转运动由电机通过同步齿形带一级降速后驱动蜗杆、蜗轮副从而带动工作台的回转。因为该回转工作台的定位精度有较高的要求，这就使蜗轮副的消隙装置变得至关重要了，鉴于该工作台的直径较小，不宜采用传统的双蜗杆消隙方式，我们采用了如下图所示的结构： 　　在上图所示的结构中，与蜗轮相啮合的蜗杆由两部分组成：蜗杆轴以及空套在其上的空心蜗杆，二者通过Z₇型胀紧套连接为一体，调整间隙时，只要将胀紧套的螺钉松开（不用将螺钉拆下），使蜗杆轴相对于空心蜗杆转一定的角度，使蜗杆轴的右齿面及空心蜗杆的左齿面分别与蜗轮的左右齿面接触，重新拧紧胀紧套上的螺钉即可完成间隙的调整。在安装调整的过程中要注意以下几点：
　　（1）安装时，蜗杆轴与空心蜗杆的结合端面要在蜗轮的接触中心，而且蜗杆的轴向位置不允许更改，否则有蜗杆结合处的齿面与蜗轮齿面发生干涉的危险。
　　（2）使蜗杆轴相对于空心蜗杆旋转时要注意方向，正确的旋转方向是使两蜗杆结合处的齿厚变小，否则同样会使蜗杆结合处的齿面与蜗轮齿面发生干涉。
　　（3）空心蜗杆与蜗杆轴的配合表面之间不要有任何油脂。
　　在这里，不难看出这种蜗轮副的消隙装置具有结构简单紧凑，制造容易，调整方便的优点。经实际使用，效果非常理想，尤其适用于空间受限制的结构中。
