空心轴加胀套连接形式减速器的拆装工具

　　秦皇岛港煤二期堆取料机悬臂带式输送机的驱动中，驱动滚筒延长轴和减速器输出轴（为空心）2部件装配后用胀套锁紧。安装时可利用固定压盖及滚筒轴中心孔螺纹，用螺栓将减速器压入。而拆装时往往采用传统的液压千斤顶拆卸，因受相对位置及钢结构的影响，2个千斤顶的摆放距离不能对等，使其力臂大小不均，同时所采用的千斤顶的功率往往不等，加压的速度也不均匀，造成力矩偏斜，经常将轴拉伤，严重的使滚筒延长轴变形。

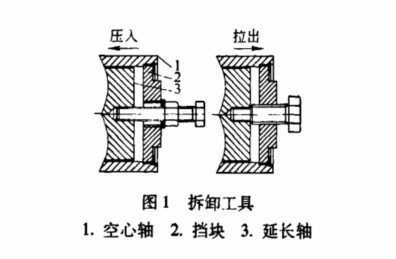

　　笔者设计了一种拆卸合一的工具（见图1）。将压盖强度增加，中心孔增大并攻丝，安装时方法不变，拆卸时用大径丝杠将减速器顶出。由于顶的是轴的中心，受力方向不存在歪斜，用不太大的力就能完成工作，不会对轴造成损坏。安装结束后，用一个变径螺栓将其固定，防止胀套锁紧力不够而窜动（见图2）。 　　使用上述简单的工具，能够顺利完成减速器的拆装工作，工效较原来提高了2.5倍，节省人力50%，受到了维修工人的好评。
