D013和D022型仪器测量原理及结构的改进

　　摘　要：阐述了D013型、D022型仪器工作原理及结构，并根据仪器结构的特点进行改进，使改进后的仪器具有调整使用方便、测量稳定等优点。
　　关键词：测量仪器；结构
　　D013型轴承外沟测量仪和D022型内沟测量仪是以比较法测量的机械式仪器，是轴承生产厂家大量使用的常规仪器。D013型以轴承外圈的沟道定位，通过转动轴承外圈，由指示表测量外沟直径、单一径向平面内的外沟直径变动量、沟位置、沟道对基准端面的平行度、沟道对外径的厚度变动量等；D022型主要用于检查轴承内圈内沟直径、单一径向平面内内沟直径变动量、沟位置、沟道对基准端面平行度等。
　　1　仪器的工作原理及结构

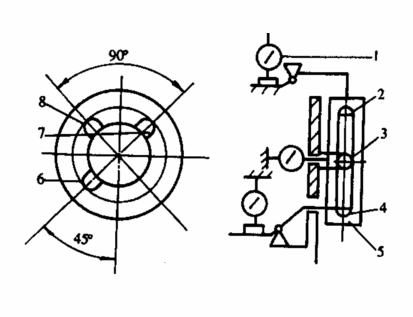

　　D013型主要由底座、支承板、滚道位置测量支架、滚道厚度变动量支架和滚道直径测量支架等几部分组成。表架分上、下两部分，上表架主要是检查套圈沟道直径，表架上有两个球形定位支点，分别安装在两个固定在滑槽中的滑块上，另一个球形测点装在有压紧力的杠杆上，这三点起到既定位又检查沟道的作用。下表架主要检查沟位置等，其表架上安装着杠杆式小球形沟位置测点。如图1所示。 　　D022主要由底座和槽板两部分组成，通过螺栓联结在一起，在槽板下部有两个滑槽，套圈沟道的球面定位支点就装在滑槽中的滑块上，在槽板上面有杠杆的压紧支点，促使套圈紧靠下面的两个定位支点，通过仪表进行沟道直径、沟摆和沟位置的测量。如图2所示。 　　2　仪器支点的改进方式

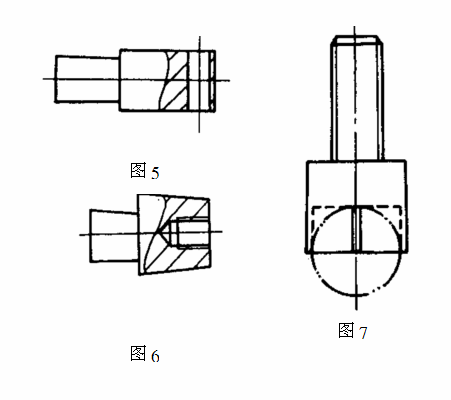

　　整个仪器上的球形支点或测点是可以更换的，定位支点、调整支点和测量支点是将合适的钢球装在夹球座里，生产厂家可根据生产轴承的沟道半径选择不同尺寸的钢球和夹球座。支点结构如图3、图4所示。 　　对于生产品种多，数量少的轴承生产厂家来说，需要不同尺寸的外沟道、内沟道夹球座，夹球座柄端需要局部淬火，制作起来需要一定的时间，加工比较麻烦。基于上述原因，对测量支点装置的结构进行了改进。把测量支点装置分为两部分，一部分可以固定在仪器的滑块上（图5、图6），另一部分是可随着沟道半径的不同而更换的球座（图7）。只要沟道半径相同，D013、D022的球座就可通用。 　　3　结论
　　这种对测量支点装置结构的改进既降低了成本，又使使用者操作简单方便，每次只需更换球座即可，定位支点不需每次更换，使测量误差较小且稳定，球座加工起来没有特殊的要求又较方便，工作效率显著提高，已取得了满意的使用效果。同样，D014、D023等仪器也可以通过对支点结构的 改造，和D013、D022使用相同的球座。
