W013测量仪的改进设计

　　凸缘轴承是近几年开发的一种新产品，它的种类繁多，并要求测量其沟道对外圈外表面厚度的变动量。由于此类轴承要求支凸缘测沟道对外圈外表面厚度的变动量，所以要求工件必须水平放置。而W013测沟位置和平行差测量仪测量工件是立放的，原理如图1、2所示。所以，我们在W013仪器原有基础上进行了改进设计。 　　首先，要将仪器由工件垂直改为水平方向测量，整个装置也做相应的改装，即测量表架由水平改为立放，而支承的底座由立放改为平放。在其他测量原理基本不变的基础上，对内部部件根据测量工件的大小做了相应的设计。根据测量零件的大小来调整底板在水平导轨上的位置，根据幅高来调整测量表头支架在重直导轨上的位置。

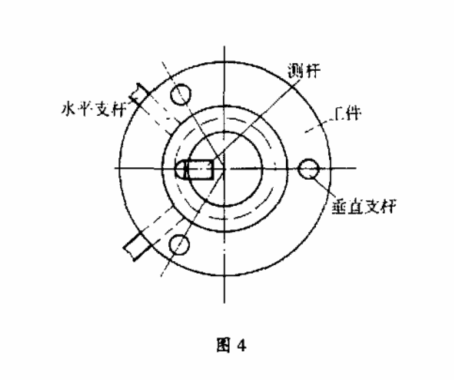

　　改装后如图3、图4所示，用三点来支撑工件的外缘，由于工件的外径范围从70-200mm有几十种，且轴承的凸缘形状各不相同，故设计时在底板的六个方向开长T型槽，用以紧固垂直支点，来支承外缘。平时可用三个支点均匀支撑，根据其不同类型轴承的外缘形状及外径大小来调整垂直支点。外径在靠近测点处，有两个分别与测点夹角45°的水平向支点。

　　仪器改进后，能够准确地测出凸缘轴承沟道对外圈外表面厚度的变动量，其外径测量范围为70-200mm，幅高在5-50mm之间，测量精度为0.002mm。仪器使用方便，在生产应用中得到好评。
