一种圆柱滚子轴承的拆卸方法

　　摘　要：修理电机有时需要拆换轴承，这里介绍一种针对圆柱滚子轴承拆卸的常用方法，即花盘工装拆卸法。
　　关键词：轴承；拆卸；工装
　　一、轴承内圈
　　拆卸轴承时，要求尽可能不要用敲打等方法，实际中有时用乙炔火焰烧烤法，这里介绍一种感应加热法。
　　针对轴承内圈，一般采取感应加热器比较安全，即设计合适的感应加热线圈，主要指尺寸要适当，匝数合理，如一般设计用截面积在36mm²左右的电磁线绕160～200匝不等的空心线圈，如图1所示，配备相应的工频配电柜，一般电源用380V，配电柜都采用空气开关操作，电源线电流负荷要能承受200安培左右，有条件的可配备中频感应加热，加热时间会缩短一些。
　　使用中掌握好加热时间，注意用电安全（加热圈设计就要考虑耐高温耐油和一体化结构等）。
　　二、轴承外圈
　　对于轴承外圈，一般用专用工装较为方便一些，具体原理和有关示意图介绍如下。
　　1、拆卸原理

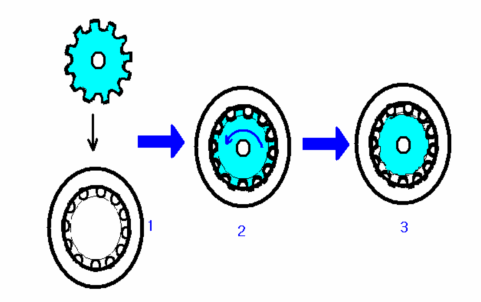

　　巧妙利用圆柱滚子轴承的结构特点，设计相适应的花盘，见图2。
　　2、工装设计

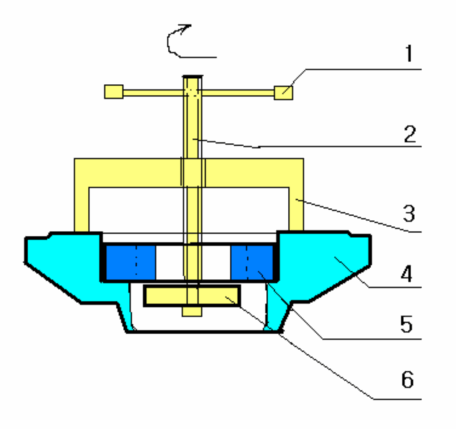

　　设计一个拆卸工装，结构示意图见图3。
　　3、拆卸过程
　　先将花盘落入要拆卸的轴承滚珠之间的空当，穿过后，手拨动花盘旋转一个小位置，使其外周伸出的齿部刚好在每个滚柱下面。
　　慢慢旋转车有梯形螺纹的丝杆，使花盘与轴承间吃上劲。
　　利用工装的把手继续旋转，花盘会慢慢上升，轴承随之也会慢慢被拉出。
　　上述过程示意图见图4。
　　4、拆出轴承
　　轴承被拆出后，轴承外圈和花盘一起离开轴承室，至此，轴承外圈安全拆出。见图5。
