角接触球轴承套圈沟位置样板的测量

　　1　车加工内圈沟位置

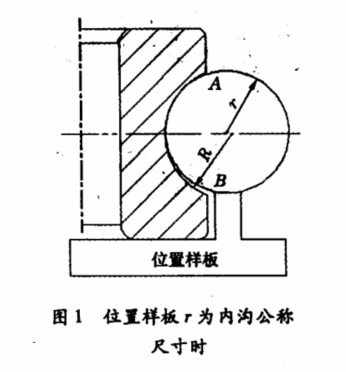

　　常规设计时，取内沟公称尺寸为内圈沟位置样板的r值。若加工时产品沟道R值大于公称尺寸，小于上偏差值，此时产品沟道R虽符合工艺要求。但测量时会出现如图1所示情况，需要比较A、B两点的缝隙大小，或刮色测量来判定产品的位置，判定起来较复杂。 　　而如果设计位置样板时取沟道公差的Z大值作为样板的r值，若测量时产品位置完全吻合，则A、B两点同时接触，当产品位置有偏差时，A、B只有一点接触，另一点有缝隙，判定起来较容易。此方法可适用于沟道两端的二挡边等高的任何情况（如深沟球轴承、角接触球轴承套圈开锁口之前）。
　　2　磨加工外圈沟位置
　　角接触球轴承外圈沟位置用样板测量时同样存在上述问题，若按常规设计取公称尺寸为位置样板的r值，产品的R值小于公称尺寸、但仍在公差范围之内时易误判；若取滚道公差的Z小值作为样板的r值，检测时需重观察产品的位置，或用刮色法测量着色点是否符合工艺要求，且无法给出位置的具体偏差。
　　若要得到沟位置的具体偏差，可将沟样圈做成两端的挡边等高形式（如同深沟球轴承外圈），或在D013仪器上直接检验出外沟对端面的位置差。
