对数曲线圆锥滚子分组差的检测

　　关键词：圆锥滚子轴承；圆锥滚子；测量；改进
　　对数曲线圆锥滚子能提高轴承的性能。但是。如果其分组差离散性大，滚子在运转过程中易产生偏斜应力，轴承的径向摆动也会增大，对轴承的振动、噪声、寿命和可靠性都有很大的影响。因此，对数曲线圆锥滚子分组差是否准确非常重要。
　　目前，轴承行业对对数曲线圆锥滚子分组时，普遍采用D744检测仪。测量时，滚子素线和角度台接触稳定性差，易发生干涉。因受测量人员素质的影响，检测结果的准确性差。D051钢球直径检测仪在实际生产过程中使用效果良好。避免了类似的情况。
　　1　D051的改进

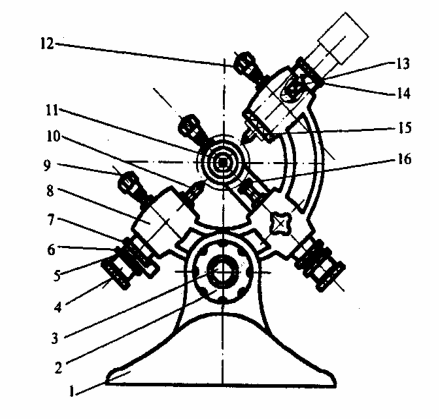

　　改进后的13051检测仪如图1所示。 　　首先对扇形比较仪固定处进行改进。在固定扇形比较仪处嵌进T形套，并安装压力弹簧，用专用螺母将T形套固定在仪表架上。对表时，旋转螺母就能使仪表指针指在所需位置。仪表调整的准确性得到提高。
　　其次，为了在测量滚子时增加稳定性，将测量头进行改进，如图2所示。其中。尺寸D根据被测圆锥滚子球基面形状确定。 　　2　改进后的D051的调整与使用
　　（1）松开手轮将体架调整到合适的角度，紧固手轮。
　　（2）松开3个紧固手柄，根据被测滚子的标准件调整测量轴，使4个测头至合适位置，紧固好3个手柄。
　　（3）松开3个紧固螺母，微调3个调整螺母，使测头处于标准件的索线上。紧固好3个调整螺母和紧固手柄。
　　（4）根据对表尺寸，调整螺母，使扇形测微仪指针指在所需的示值处。
　　改进后的D051检测仪，采用支点支承定位的方法进行测量。测头处于滚子素线位置，滚子与定位基准不发生干涉，测量系统稳定性好，测量结果比较准确。实践证明，改进后的仪器还可测量滚子单一平面直径变动量，示值也比较精确。
