轴承挡圈槽的加工

　　在机械零件加工中，常常会碰到孔中轴承挡圈槽的加工问题，如图1所示。实际加工时，槽宽B的公差ES靠刀具本身来保证，一般易于达到要求。而对尺寸的定位和测量则比较困难，且机床刻度盘的精度较差，往往满足不了产品尺寸的公差要求。

　　那么，又如何解决在孔内测量难的问题呢? 我们的解决方案是变孔内测量为孔外测量。

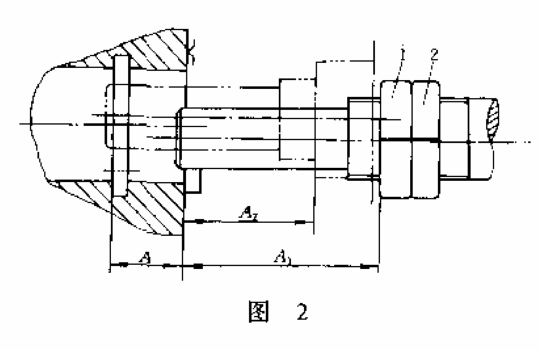

　　解决方案：实际加工中，我们利用长度样板和刀杆上辅助定位螺母来完成孔外测量定位，如图2所示。长度样板如图3所示，而A=A₁-A₂。辅助螺母有两个，螺母1用于定位测量，螺母2用来锁定螺母1。加工时，先用样板的A₁定好螺母1和基准面的距离，此时刀刃与基准而接触，然后用样板的A₂来确定刀具切槽的位置。

1、2.螺母

　　需要说明的是刀杆上辅助螺纹和螺母的精度要求精密一些，长度样板A₁和A₂的精度一般取A精度的1/5-1/3。
