红旗世纪星轿车传动轴及等角速万向节的维修
发布时间：2014-02-11 带有内、外两个等角速万向节的传动轴是传动系中的重要组成部分，传动轴维修的概率较多：在离合器和变速器的维修中要拆装传动轴；在前悬架维修时要拆装传动轴或等角速万向节损坏出现异响等故障，要维修传动轴，也要拆装传动轴。

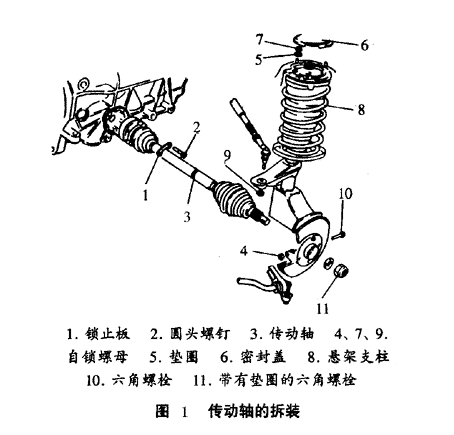

（1）传动轴的拆卸（见图1）
①先拆下前轮装饰罩，松开车轮固定螺栓。
②举升汽车，松开传动轴轴端紧固轮毂的传动轴六角螺母，取下螺母和垫片。
③用套筒扳手松开传动轴内端法兰和传动轴上的半轴法兰的圆头紧固螺栓，拆下螺栓和双联锁止板。
④取下前车轮。
⑤拆下下控制臂外端的紧固螺栓，用一个管形撬杠向下压下控制臂，使下控制臂与转向节相脱离，向外转动转向节。
⑥转动转向节，用力将传动轴向里推，使传动轴与转向节分离，取出传动轴总成。

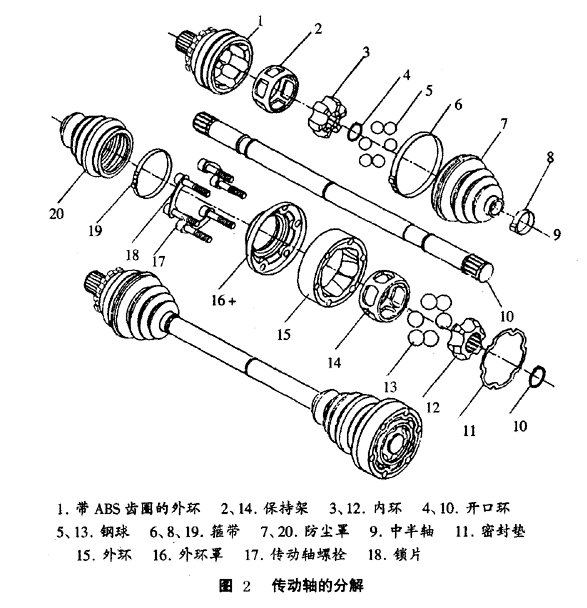

⑦将传动轴放到工作台上，拆下传动轴外端防尘罩夹箍，用起子别出传动轴外等角速万向节锁止卡环，用起子冲头在毂上冲一下，将传动轴与轴头分离，见图2。
⑧拆下传动轴内等角速万向节法兰上的锁止卡环，将传动轴内端法兰与传动轴分离，并将传动轴拆下。
（2）传动轴的安装
按拆卸的相反步骤进行：
①取一个新的传动轴，将传动轴内端装入传动轴内端法兰中，装上法兰锁止卡环。
②传动轴外等角速万向节外端与传动轴对准，装入传动轴固定用锁止卡环，装上防尘罩夹箍，装上传动轴总成。
③先将传动轴总成内端法兰与半轴法兰对准定位，装入双联锁止板和圆头螺栓。
④将传动轴总成外端装入轮毂中，转动转向节，使外端入位。
⑤装上传动轴轴端紧固六角螺母和垫片。
⑥装上前轮。
⑦用套筒扳手拧紧传动轴内端的6个圆头螺栓。
⑧用撬杠别一下，使控制臂外端球形销入位，装上并拧紧紧固螺栓和螺母。
⑨落下汽车，轮胎落地。紧固轴头六角母，固定传动轴外端。
（3）维修传动轴及等角速万向节要注意的问题
①维修传动轴及等角速万向节，涉及到内、外等角速万向节防尘罩，必须装好，否则在行车中由于传动轴高速转动，很容易进入灰尘使万向节损坏。外等角速万向节防尘罩安装时，应将小直径端拉开一下，使之通气，内外压力平衡，再装卡箍和夹紧环。内等角速万向节防尘罩的大端开有一个小的通气孔，安装时防尘罩的大端必须压入传动轴的大直径管端，装紧装牢。
②轴头螺栓当然很重要，传动轴内端在半轴法兰上的连接也很重要，一定要按规定力矩拧紧，不得有丝毫马虎，如果行车时螺栓松动或脱落，就会发生“甩轮”事故。
③由于传动轴的拆卸涉及到前悬架和转向节的拆卸，一定要按规定更换各橡胶衬套，按规定力矩拧紧所有螺栓和螺母，并检查传动系和转向系的工作情况。
