一种新型导轨夹紧机构

　　在铣镗床设计中，一般都设有导轨夹紧机构来保证加工精度。而采用较多的是油缸浮动夹紧，但其结构复杂，成本较高，占用空间大。为此开发一种新型导轨夹紧机构，克服了以上缺点。
　　1　主体结构

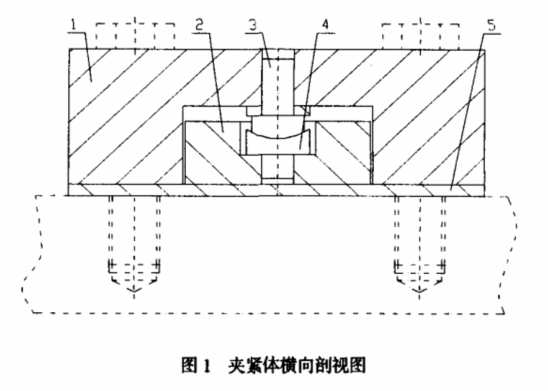

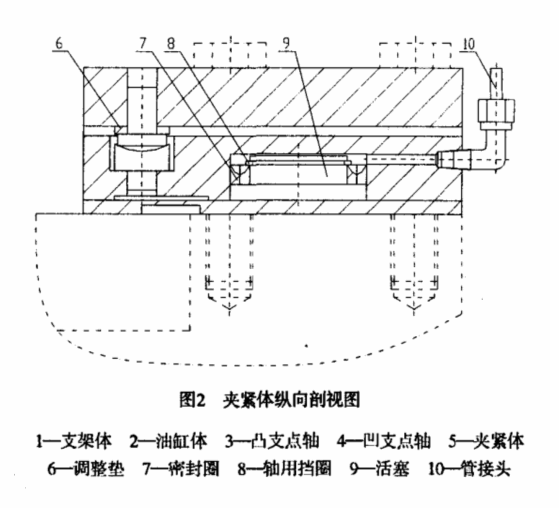

　　机构组成如图1和图2所示。夹紧块5的材料选择弹性很好的65Mn，并且在前端开凹槽，这样可保证夹紧时变形容易，松开时弹性复位。调整垫6是调整油缸体与夹紧体之间的装配距离。凹支点轴4可绕凸支点轴3球面转动。支架体1通过螺栓固定在滑座上。 　　2　工作原理
　　压力油经管接头10进入油缸体2，在压力作用下油缸体2绕凸支点轴3转动，油缸体2在导轨一端向导轨靠近，Z终压紧导轨，实现导轨夹紧。夹紧力计算如下： 　　式中：P为油缸内压强，N/m²；S为活塞的有效面积，m²。
　　由杠杆原理夹紧块的压力为： 　　式中：L₁为活塞中心到支点轴距离；L₂为夹紧块夹紧点到支点的距离。
　　3　结束语
　　此机构具有结构简单、夹紧力大、安全可靠、占用空间小的特点，特别适合在空间受限制的条件下使用。我公司生产的TK6513型数控刨台式铣镗床，采用了这种机构，已顺利通过验收。
