大型套圈端面硬度测量方法的改进
发布时间：2013-12-27刘永清
（瓦房店轴承厂）

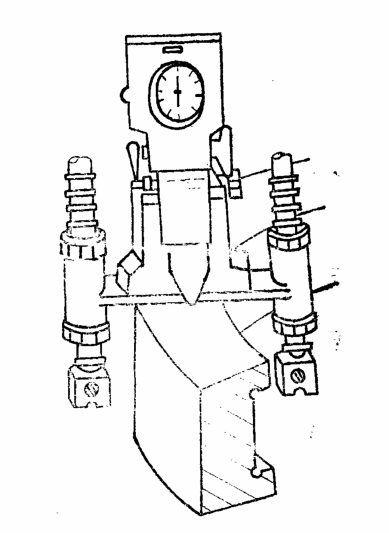

目前，国内外测定大型轴承套圈端面硬度均采用手携式轻负荷硬度计，洛维两用（下称洛维）硬度计也经常采用。洛维硬度计负荷有98N，压头可前后移动10mm，不需要移动工件和硬度计便可测定出多个硬度值。这种硬度计采用588N，吸力的磁性座将硬度计吸附在工件表面上测定硬度，磁性座的底面积为100mm×100mm；其缺点是往往由于大型轴承套圈壁厚小于100mm，且套圈为圆形体，因而硬度计实际吸附的有效面积较小，吸附能力低，这给测定大型套圈端面硬度值带来困难。为此，我们设计了如图所示的龙门支架。硬度计吸附在龙门的横梁上，龙门横梁由两根丝杠支撑，横梁可以上下移动以便调节硬度计位置的高低，两根丝杠被固定在各 自的磁性座上，使用时将支撑丝杠分别吸附于套圈内外侧的铁平板上或铁案子上，即可进行测定。
（瓦房店轴承厂）
来源：《轴承》1989年05期
