瓦锡兰20机连杆大端轴承的安装程序

　　连杆大端轴承的安装开始时，先盘车使要检修的气缸所对应的曲拐从上死点向柴油机操纵侧方向旋转55°，然后检查液压工具的拆装套筒与道门之间的间隙。
　　1、对大端轴的上轴瓦，不论是运行面和背面都涂上一层薄的滑油膜，然后把上轴瓦安装到连杆轴承上，轴瓦的定位凸耳要接合到连杆轴承的凹槽上，然后安装好。
　　2、吊起活塞连同连杆小心地把活塞往下放到该缸套里面。
　　3、在曲轴颈涂上一层薄油膜，把活塞再往下放，一直放到连杆可以坐在曲轴颈上。
　　4、在下轴瓦的运行面和背面都涂上一层滑油薄膜，把下轴瓦安装在轴承盖上。
　　5、提起轴承盖，安装到位，同时把上面一条的螺杆，用手安装到位，一直旋紧到底为止。
　　6、安装上螺杆的螺母，用手扭紧螺母，检查连杆轴承细齿和轴承盖细齿在相关的正确的位置上。
　　7、安装下面一根螺杆，用手一直旋紧到底，再用扭力板手（Torque Wrench）按20Nm（牛顿米）拉紧，同样上螺杆都要用扭力板手按20Nm拉紧。
　　8、安装下螺母，用手扭紧螺母。
　　9、液压工具使用和上紧螺母程序
　　（一）提起液压工具安装到位。
　　（二）旋紧液压缸。
　　（三）把液压管连接好，然后将液压缸旋紧到底。
　　（四）分两个步骤泵压，先泵压到300bar，顺时针旋转螺母直到与连杆大端轴承盖接触；再泵压到550bar，旋转螺母直到与轴承盖紧密接触。
　　（五）慢慢将压力减放至零，松掉液压缸，再把连接液压管及液压工具拆除。

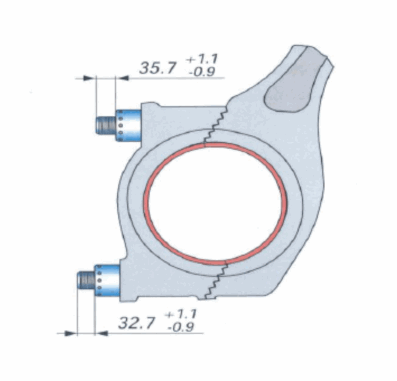

　　10、根据图示检查螺杆长度，如果螺杆外露长度超出范围以外，检查螺丝孔底的螺杆底塞。



　　液压工具使用和螺母松脱程序
　　（一）提起液压工具安装到位。
　　（二）旋紧液压缸。
　　（三）把液压管连接好，再把液压缸旋紧到底后，要回转3/4转（270度）。
　　（四）泵压到570bar，然后把螺母松一转。
　　（五）慢慢把压力减放至零，松掉液压缸，再把连接液压管及液压工具拆除。
　　注意：润滑轴瓦的背面对安装二重轴瓦特别重要，是要保证轴瓦能够正确地安置在大端轴承座上。
