D022轴承测量仪的改进

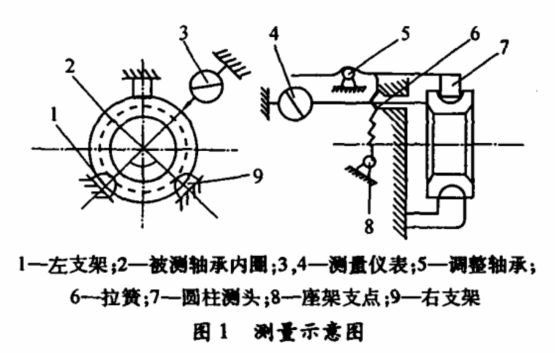

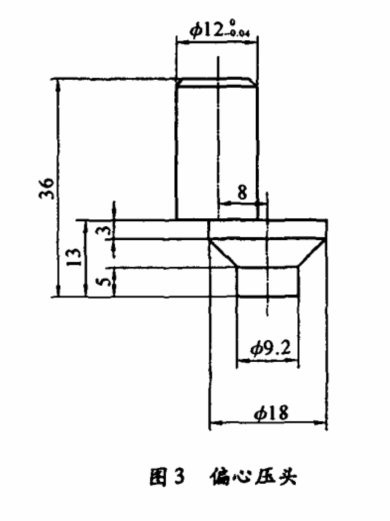

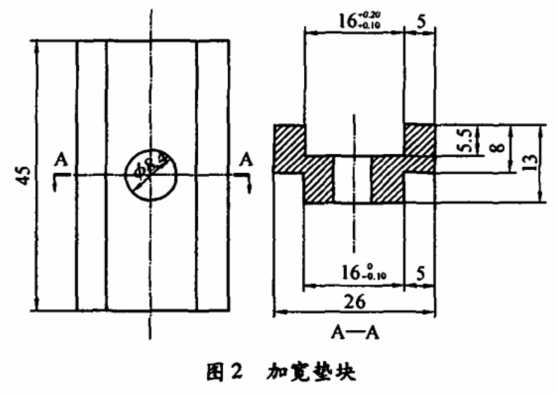

　　D022轴承测量仪主要用于测量Φ15~125mm、宽度≤60mm的深沟球轴承内圈沟道直径、直径变动量、沟位置、沟道对端面的平行度等。测量示意图见图1，沟位置Z大测量范围达到30mm。 　　为了使D022测量仪能满足外球面球轴承（如UC214、UC215等）内圈的测量要求，对其结构进行了改进。设计2个加宽垫块和1个偏心压头（见图2、图3），将仪表托架活动槽铣宽，则其沟位置测量范围可扩大到Φ38mm。 　　测量时，将两个加宽垫块放入左右支架，将圆柱测头调换为偏心压头，使左右支架上的球面测头与工件沟道弧面2/3接触，偏心压头对称跨在沟道宽度的2/3上。使与沟道的接触点均处于同一个测量截面上，并使沟位置测点处于工件端面理想位置。然后调整仪表测点处于沟道Z大直径点处（更换仪表时重调），对好标准件以后，便可开始测量。
