压防尘盖用缓冲装置

　　1　防尘盖压盖质量分析
　　两面带防尘盖轴承的压盖工序在40t压力机上进行，轴承放在压力机平台上，靠压盖模受压力机作用力进行刚性压合。压盖过程中存在以下问题：
　　（1）轴承均在同一平面内，压力机调整到固定位置，闭合高度不变。
　　（2）由于牙口尺寸热处理淬火后两面涨缩量不一致，先冷却的一面尺寸小，后冷却的一面尺寸大，使两面牙口不统一。又因牙口轴向尺寸加工，车加工是一端定位，夹外径车外沟，两端面软磨和淬火后磨削均为双端面磨削，这样会相对存在两面牙口深浅不一致情况。
　　以上原因导致在压盖过程中经常发生活盖、凹心等现象，使压盖合格率只能保持在70%左右。
　　2　缓冲装置

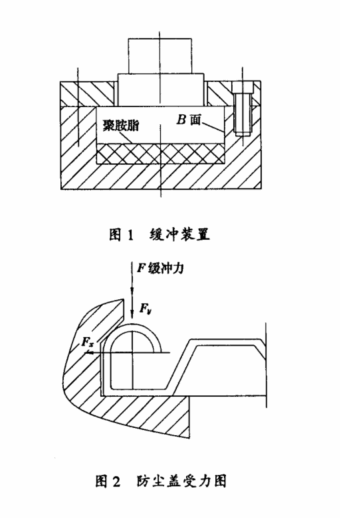

　　经分析，在提高牙口车加工尺寸精度及防尘盖质量的同时，对压力机的压力凸模进行了改造，主要是给压力凸模增添缓冲装置。缓冲装置的设计如图1所示，在压力头上添聚氨酯，B面为引导面，聚氨酯可上下浮动，其本身的弹性可使压盖过程中闭合高度得到调整。同时，防尘盖的卷边处受到垂直压力F_{缓冲力（见图2）}，可分解为径向力F_x和轴向力F_y。 　　对压盖工序来说，缓冲作用既调整了牙口一面深一面浅的问题，同时也解决了牙口尺寸不统一造成的外观质量问题，使压盖的合格率达99%左右。
