特殊结构四列圆锥滚子轴承游隙调整方法

发布时间:2013-11-06
李国庆 林淑芹
(西北轴承股份有限公司,银川 750021)
  摘 要:目前,国家标准只对常用四列圆锥滚子轴承游隙(轴向游隙Ga)的调整方法进行了规定。由于四列圆锥滚子轴承结构形式的不同,游隙调整方法也不一样,现针对380600型四列圆锥滚子轴承的特殊结构,介绍其游隙调整方法。
  关键词:四列圆锥滚子轴承;游隙;调整
  1 轴承结构形式

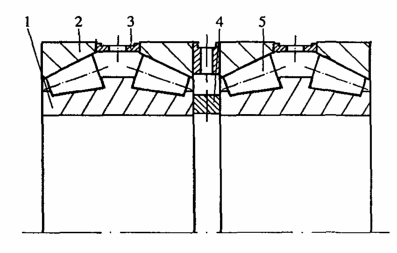

  如图1所示,380600型四列圆锥滚子轴承由2个双滚道内圈、4个单滚道外圈、1个内隔圈和3个外隔圈组成。从该类型轴承的结构分析,内隔圈用于调整内装配高,其幅高尺寸可根据内装配高尺寸要求和内圈实际幅高确定。轴承的轴向游隙通过3件外隔圈的幅高尺寸进行调整。


1.内圈;2.外圈;3.外隔圈;4.内隔圈;5.滚动体
图1 380600轴承结构简图
  2 游隙调整
  2.1 调整前的准备
  首先,将经检验符合工艺要求的轴承成品零件清洗干净;然后,在零件端面上按图2所示字母进行标记,并同时标记轴承顺序号;游隙调整用测量平台精度等级不小于0级。


图2 轴承零件相对位置标记
  2.2 调整方法及步骤
  2.2.1 内隔圈宽度C′C′的确定
  用千分尺测量出两配套内圈的实际宽度AC和CE,则内隔圈宽度C′C′为:
  C′C′=T-(AC+CE) (1)
  式中:T为轴承设计要求内装配高。内隔圈宽度尺寸上、下偏差同轴承内装配高尺寸上、下偏差。
  2.2.2 外空BB,DD和CC的确定

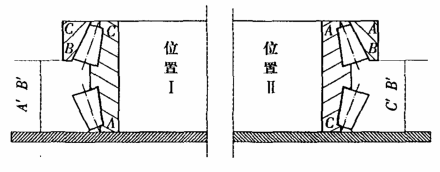

  按图3位置Ⅰ测量A′B′,位置Ⅱ测量C′B′,


图3 分体测量1
  则:
  BB=(A′B′+C′B′)一AC (2)

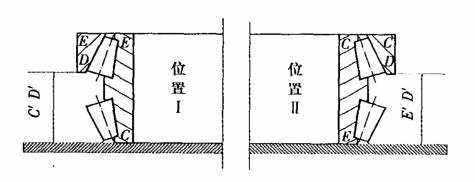

  按图4位置Ⅰ测量C′D′,位置Ⅱ测量E′D′,


图4 分体测量2
  则:
  DD=(C′D′+E′D′)一CE (3)
  则外中空CC为:
  CC=(C′B′十C′D′十C′C′)一(BB十BC+CD十DD) (4)
  2.2.3 外隔圈宽度B1B1,C1C1,D1D1的确定
  外隔圈的作用是调整轴向游隙的大小,其厚度尺寸决定着轴承的轴向游隙。为保证轴承有轴向游隙,配制的外隔圈B1B1和D1D1的宽度尺寸必须大于分体测量出的外空BB和DD,外隔圈C1C
1的宽度尺寸必须小于分体测量出的外中空CC,其尺寸差就是轴承的轴向游隙。所以,若轴承轴向游隙要求为Ga,则B1B1,C1C1,D1D1为:
  B1B1=BB+Ga
  C1C1=CC-Ga
  D1D1=DD+Ga  (5)
  修磨外隔圈时,其尺寸公差可按游隙Ga的公差压缩控制。
  3 结束语
  通过实践证明,此游隙调整方法简便、准确可靠,解决了新产品开发过程中的技术难题,并填补了标准空白,可应用于生产实际。
来源:《轴承》2010年6期
