滚动轴承压装工具

发布时间：2013-11-13
赵治和
（上海电机厂）
　　各种电机中滚动轴承的安装方法，一般常用手工锤击或用压力机将其压入轴上或轴承壳中。而手工锤击常会使轴承产生歪斜、冲击，或因用力过猛而损伤轴承套圈及滚道，尤其对于中型及配合过盈较大的轴承，用锤击造成损伤的可能性更大。

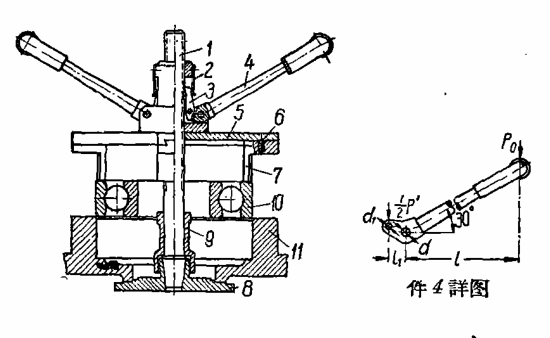

　　如用热装法将轴承装入轴上，虽可防止上述现象产生，但要装入轴承壳中，则较麻烦。为此，我们采用了图1所示的压装工具。


图1
1.拉杆；2.弹簧钢片；3.撑牙；4.杠杆；5.压盖；6.钢珠（按轴承外径调节压脚后定位用）；7.压脚（四只）；8.底盘；9.快卸螺母；10.轴承；11.轴承壳
　　使用时只要将底盘8放在轴承壳11的下面，插入拉杆1（Ø30毫米，其上铣有对称60°撑牙槽，牙距为6毫米）后旋紧快卸螺母9，再放上清洗过并涂上润滑脂的轴承10。然后将十字形压盖（其上开有四条鸠尾槽）套上，并将杠杆4向下按动数次，就可将轴承压入。压入后，只要将压盖沿拉杆中心转过90°，使撑牙转向拉杆无撑牙槽的光滑部分，就可把压盖抽出来。
　　要将轴承外圈压入轴承壳中所需的压力，可按拉梅公式计算：

　　式中：D——轴承外径，毫米；
　　　　　D1——轴承壳外径，毫米；
　　　　　D2——轴承外圈内径，毫米；
　　　　　b——轴承宽度，毫米；
　　　　　Δ——配合过盈（可不考虑配合表面的不平度）；
　　　　　f——配合表面的静摩擦系数，约为0.15；
　　　　　E——弹性模数（假定轴承壳材料是铜的，则E=2.1×104公斤/毫米2）
　　现以2326滚珠轴承为例，其配合座为gd，将D=280，D1=380，D2=243，b=80，Δ=0.018代入（1）式得：

　　P≈460公斤
　　但由于不考虑Z大过盈可能出现的几率及配合表面不平度等因素，因此所需的压装力要比计算出的小得多。
　　工具能产生的压装力从件4详图可算出：
　　式中：
　　P0——手对杠杆的作用力；
　　f1——销与销孔间的摩擦系数，取0.1将工具的结构尺寸代入得：
　　从以上的计算可知，即使配合过盈在Z大的情况下，也能将轴承压入轴承壳中。实践证明：该工具确能提高轴承安装质量，减轻劳动强度和节省工时。但它也有一些缺点，即使用面不够广泛，对于不通孔的轴承壳及某些需要先装入轴上的滚珠轴承，就无法使用。
