双列内向圆锥滚子轴承KDH,KH（TDI）特点与零部件名称及其代号
发布时间：2013-10-25 1 特点
这一类型的内向双列圆锥滚子轴承，由带滚子的双列内圈、2个单列外圈及外隔圈组成。此外，还有不装外隔圈的品种。由于此类轴承通常专用于承受轴向载荷，故而，特在外圈与轴承座之间留了间隙，以避开径向载荷。而不装外隔圈的轴承，通常在轴承座挡肩与外圈端面之间装设弹簧，经过预紧后使用。
由于内圈内径面与轴的配合采用宽松配合，故而在内圈开有防滑移键的键槽。
2 零部件名称及其代号
除了公称代号之外，轴承还标有每组轴承通用的产品编号与表示配合顺序的配合代号（如图） 。产品编号用于防止各类轴承在组装时弄混，配合代号表示各个零部件在轴承内所处的位置。

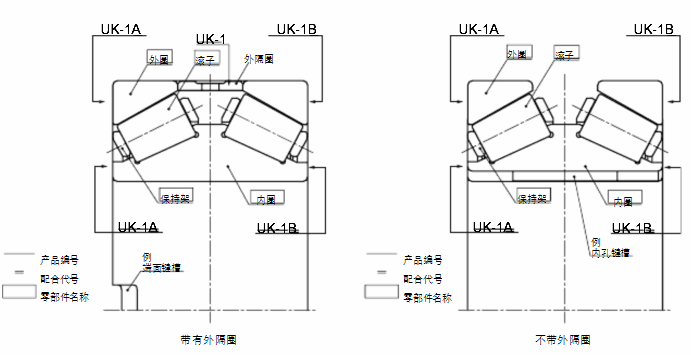

零部件名称与代号举例（大锥角双列内向圆锥滚子轴承）
这一类型的内向双列圆锥滚子轴承，由带滚子的双列内圈、2个单列外圈及外隔圈组成。此外，还有不装外隔圈的品种。由于此类轴承通常专用于承受轴向载荷，故而，特在外圈与轴承座之间留了间隙，以避开径向载荷。而不装外隔圈的轴承，通常在轴承座挡肩与外圈端面之间装设弹簧，经过预紧后使用。
由于内圈内径面与轴的配合采用宽松配合，故而在内圈开有防滑移键的键槽。
2 零部件名称及其代号
除了公称代号之外，轴承还标有每组轴承通用的产品编号与表示配合顺序的配合代号（如图） 。产品编号用于防止各类轴承在组装时弄混，配合代号表示各个零部件在轴承内所处的位置。
零部件名称与代号举例（大锥角双列内向圆锥滚子轴承）
摘自：《NSK轧辊专用轴承使用说明书》
