对称型两孔中心距测量方法

　　摘　要：本文介绍如何利用卧式测长仪和万能工具显微镜间接测量对称孔中心距离。本方法具有快速和准确的优点。
　　关键词：卧式测长仪；万能工具显微镜；间接测量
　　1　前言
　　随着经济高速发展，轴承在各个领域广泛应用，其结构变得越来越复杂，对复杂结构的轴承的测量要求越来越高，其中包括对轴承两孔中心距的测量精度要求非常高。两孔中心距的测量精度对复杂结构的成品轴承的安装精度起着非常重要的作用。
　　2　对称两孔轴承中心距离的测量方法
　　2.1 万能工具显微镜法
　　在测量前，应先去端面及小孔毛刺，恒温。利用切线原理进行测量，测出K₂，K_1，利用几何关系建立数学关系式：

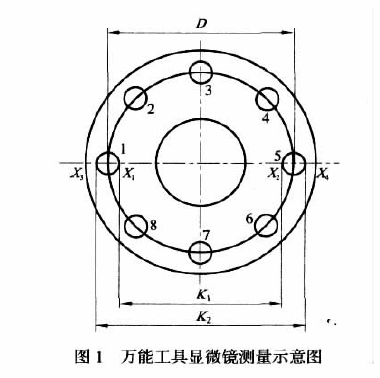

　　K₁：用米字线物镜测1号孔的右边圆的Z大直径，读出其横坐标X₁，然后保持纵坐标不变，调整万能工具显微镜的横向导轨，至5号孔的左边圆的Z大直径，读出其横坐标X₂，则K₁ = X₂-X_1。K₂：用米字线物镜测1号孔的左边圆的Z大直径，读出其横坐标X₃，然后保持纵坐标不变，调整万能工具显微镜的横向导轨，至5号孔的右边圆的Z大直径，读出其横坐标X₄，则K₁ = X₄-X_3。D=（K₂-K₁）/2+K₁，计算出两孔中心距离。此种方法测量容易，但精度偏低，经多次试验，此种方法的测量误差范围为：±0.01mm，（见图1）。
　　2.2 钢球辅助法
　　在卧式测长仪上，用两个尺寸相同的钢球间接测量，先根据小孔选择适合的钢球，并测出两钢球的直径d。
　　要求两钢球直径相互差在0.5μm以内。用压板压住钢球，用外测量方法测出两钢球Z大间距K。利用几何关系建立数学关系式：D=K-d，计算出两孔中心距离，此种方法经多次测量，能够满足工件加工误差的要求，此种测量方法的误差为：±0.003mm。
　　注：合适的钢球是指在测头能测到Z大值的情况下，选取的钢球尺寸应尽量小（见图2）。
　　2.3 小钩翻转测量法

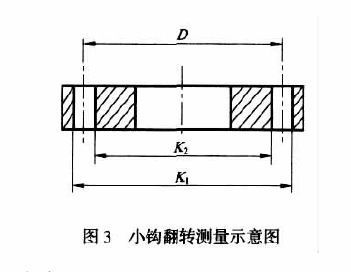

　　此方法是在小测量钩能进入孔内的情况下使用。此种方法可根据需要测出不同位置两孔的中心距，测量方法简单，精度高，易于推广。先用内测量方法，测出K₁，再将测钩调转方向进行外测量，测出K₂。利用几何关系建立数学关系式：D=（K₁+K₂）/2，计算出两孔中心距离（见图3）。
　　3　结束语
　　通过对比试验和在实际测量应用中表明：小钩翻转测量法优于前两种方法，它具有快速性，精确度高、效率高等优点；而且，便于批量测量，具有很高的应用价值。
