滚动轴承ISO尺寸标准

　　滚动轴承的主要尺寸即内径、外径、宽度及倒角尺寸已经实现了标准化，世界各国都采用同一尺寸，日本的JIS也不例外。这些主要尺寸均遵循ISO尺寸标准，ISO则是International Organization for Standardization（标准化组织）的缩写。
　　在ISO尺寸标准中，对尺寸段在内径0.6mm至外径2500mm以内的轴承主要尺寸——内径d、外径D、宽度B（或高度T）及倒角尺寸r都作了规定。而且还规定了尺寸段扩展的方法，内径d（d＞500mm）将由标准值R40求出。
　　在扩展尺寸段时，向心轴承采用公式：外径D=d+ƒ_Dd^0.9_，宽度B=ƒ_B（D−d）/2。宽度B尽量由JIS Z 8601（标准数）的数列R80求出。系数ƒ_D、ƒ_B分别按照直径系列，宽度系列作了规定（见表1）。倒角尺寸r则要在宽度B×7%及剖面高度（D−d）/2×7%二者之中，选取既不超过较小值又Z接近r_smin的数值。另外，上述各个尺寸都规定了尾数处理方法。

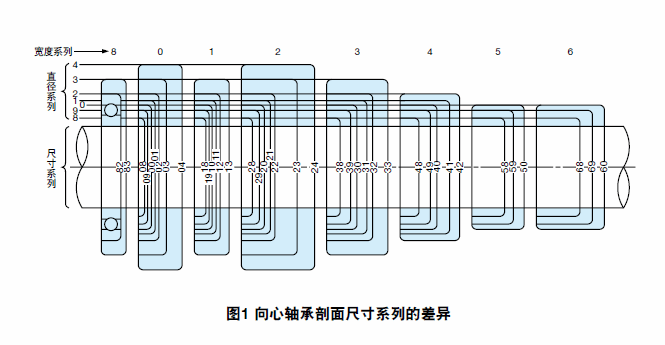

　　虽然可由表1的系数ƒ_D与内径d求出外径，但大多采用直径系列9、0、2、3。按直径系列代号4、3、2、1、0、9、8、7的顺序，同一内径尺寸的外径差异渐小（见图1）。这些直径系列配上系数ƒ_B，还可分出若干宽度系列。尺寸系列就由宽度系列和直径系列组合而成。



　　圆锥滚子轴承在美国等国家大多采用英制尺寸，尚无ISO尺寸标准，采用米制尺寸的日本和欧洲各国则采用ISO规定的米制尺寸标准。
　　推力轴承（单向平座圈）的内径d，外径D，高度T及倒角尺寸r等的扩展，也和向心轴承同样作了规定。即采用公式外径D=d+ƒ_Dd^0.8，高度T=ƒ_T（D−d）/2。倒角尺寸r在高度T×7%及剖面高度（D−d）/2×7%二者之中，选取既不超过较小值而又Z接近r_smin的数值。系数ƒ_D、ƒ_T参见表2。
