长玻纤增强尼龙66复合材料界面纳米结构的研究
发布时间：2013-09-16高红松 韩克清 余木火
（东华大学纤维材料改性国家重点实验室，东华大学材料学院，上海 200051）
（东华大学纤维材料改性国家重点实验室，东华大学材料学院，上海 200051）
低粘尼龙66切片经挤出机熔融挤出，在自制的浸渍装置中浸渍玻纤后经水冷却并切粒制得预浸料。然后将其固相缩聚，取不同时间固相缩聚的样品，用甲酸将样品中尼龙66充分溶解，并经多次过滤、洗涤、烘干，用SEM观察玻纤表面。

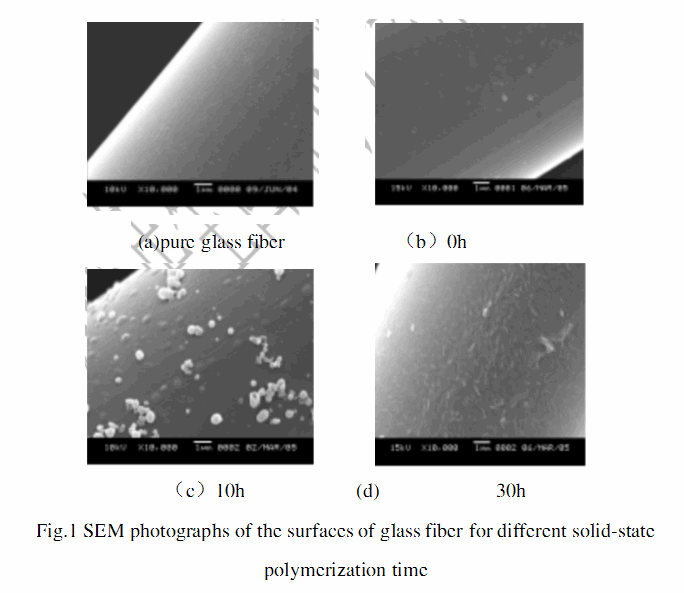

Fig.1是不同固相缩聚时间的玻纤表面的SEM照片。从Fig.1中可以看出，纯玻纤表面光滑，表面偶联剂在电子显微镜下无法分辨，预浸料中的玻纤（Fig.1（b））有少量接枝物。但预浸料经过固相缩聚后，玻纤表面的接枝物明显增多，且基本为纳米尺寸分布，当固相缩聚时间达30h时，玻纤表面的接枝物已呈连续均匀分布。可推测玻纤表面的偶联剂KH550具有的胺基和羟基可能与尼龙66的端胺基和端羧基发生原位接枝反应，而进一步的固相缩聚会促进表面接枝反应发生同时使得接枝链不断增加。
Fig.1是不同固相缩聚时间的玻纤表面的SEM照片。从Fig.1中可以看出，纯玻纤表面光滑，表面偶联剂在电子显微镜下无法分辨，预浸料中的玻纤（Fig.1（b））有少量接枝物。但预浸料经过固相缩聚后，玻纤表面的接枝物明显增多，且基本为纳米尺寸分布，当固相缩聚时间达30h时，玻纤表面的接枝物已呈连续均匀分布。可推测玻纤表面的偶联剂KH550具有的胺基和羟基可能与尼龙66的端胺基和端羧基发生原位接枝反应，而进一步的固相缩聚会促进表面接枝反应发生同时使得接枝链不断增加。
玻纤表面物质的DSC升温曲线如Fig.2所示。纯玻纤和预浸料中的玻纤在升温过程中没有明显的峰出现，而固相缩聚15h和30h的玻纤在升温过程中出现明显的吸热峰，且吸热峰的峰值与尼龙66的熔点接近，这表明在玻纤表面接枝物为尼龙66，其中固相缩聚30h玻纤表面物质的熔融峰明显大于15h的熔融峰，表明随着固相缩聚时间的延长表面接枝的尼龙66不断增多。在固相缩聚15h和30h玻纤样品的红外图谱（Fig.3）中，在1640cm-1附近出现了尼龙66结构中的羰基的伸缩振动峰。
结论：采用原位固相缩聚法可将尼龙66化学接枝到偶联剂处理的玻纤表面，通过控制固相缩聚时间，可实现对表面接枝物尺寸的控制，这对于研究复合材料界面的设计及控制具有重要意义。
参考文献：
【1】K.Noda,A.Takahara,T.Kajiyama.polymer 2001;42:5803
【2】J.Kalantar,L.T.Drzal.J.Mater.Sci,1990;25:4186
【3】【美】E.P.普罗德曼编，上海化工学院玻璃钢教研室译，聚合基体复合材料中的界面，北京：中国建筑工业出版社，1979：121
【4】欧阳小东，周勇，尼龙固相缩聚增粘工艺，现代塑料加工应用，2001，2：5-7
参考文献：
【1】K.Noda,A.Takahara,T.Kajiyama.polymer 2001;42:5803
【2】J.Kalantar,L.T.Drzal.J.Mater.Sci,1990;25:4186
【3】【美】E.P.普罗德曼编，上海化工学院玻璃钢教研室译，聚合基体复合材料中的界面，北京：中国建筑工业出版社，1979：121
【4】欧阳小东，周勇，尼龙固相缩聚增粘工艺，现代塑料加工应用，2001，2：5-7
