快速选定锻件下料尺寸的方法
发布时间：2013-09-03福建省永安轴承有限责任公司 （366000） 孙世平
在圆环类锻件的加工过程中，长径比（l/φ）是一个重要的概念。为了使锻件的镦粗工步能正常进行，避免因下料尺寸过长造成弯曲，或因下料尺寸过短使墩粗后下料缺陷未得到校正，要求坯料具有一定的长径比。通常，坯料的长径比应符合下式，即
并以l/φ=1.8Z合适。长径比与下料重量G（kg）、坯料直径φ（mm）的函数关系式为
式中y---钢材的比重，y=7.85×10-6kg/mm3
在已知坯料的下料重量，并确定了长径比之后，可用下式求出坯料直径
在已知坯料的下料重量，并确定了长径比之后，可用下式求出坯料直径
再根据标准棒料规格表选取棒料直径，之后用式（2）验算长径比。
上述公式法的计算过程比较繁琐费时，笔者设计了一种G-l/φ图，可直观地解决此问题。

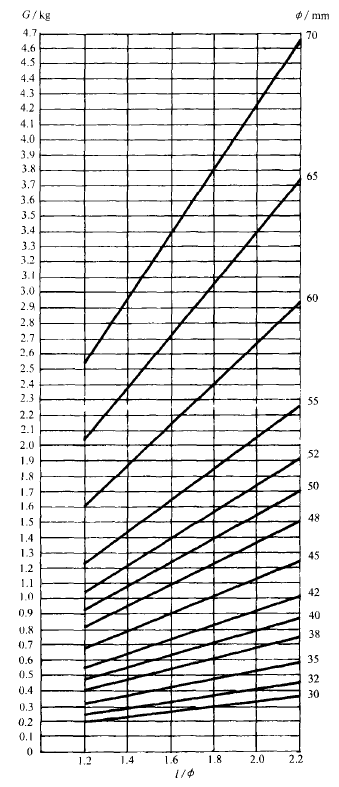

如下图所示，在G-l/φ图左侧的纵坐标上找到已知的下料重量G，对应的横线与坯料直径φ相交，过交点作垂线，即可估算出长径比（l/φ）。例如，已知下料重量G=1.9kg，则可估算出长径比分别为1.43与1.85，因而选取更接近1.8的φ55mm棒料为佳。
上述公式法的计算过程比较繁琐费时，笔者设计了一种G-l/φ图，可直观地解决此问题。
如下图所示，在G-l/φ图左侧的纵坐标上找到已知的下料重量G，对应的横线与坯料直径φ相交，过交点作垂线，即可估算出长径比（l/φ）。例如，已知下料重量G=1.9kg，则可估算出长径比分别为1.43与1.85，因而选取更接近1.8的φ55mm棒料为佳。
用G-l/φ图进行下料尺寸的选定具有直观、无需计算、快速省时等优点，深受生产一线工人师傅与技术人员的欢迎。
来源：《机械工人（热加工）》2003年07期
