EW10A和EW10A＋发动机曲轴皮带轮紧固螺栓的拆卸方法
发布时间：2016-03-17 涉及车型：东风标致307、408轿车。
通报内容：上述车型搭载的EW10A和EW10A+发动机的曲轴皮带轮紧固螺栓是涂胶螺栓，在拧紧螺栓时，可以起到防松脱的作用。但在拆卸螺栓时，螺纹上沉积胶颗粒后，会使得拆卸特别困难，有时甚至会导致断裂。为了避免这种情况的发生，现将正确的拆卸方法进行讲解。
（1）需要准备好棘轮扳手、小出风口的加热枪、红外线测温仪以及表盘式扭力扳手（量程200N·m）等拆卸EW10A和EW10A+发动机曲轴皮带轮紧固螺栓的工具。
（2）将车辆举升，用定位销将飞轮位置固定住，并拆下右前轮胎及挡泥板。
（3）拆卸EW10A和EW10A+发动机曲轴皮带轮紧固螺栓。
①使用表盘式扭力扳手检查曲轴皮带轮紧固螺栓的残余力矩，若小于200N·m，使用棘轮扳手反复小幅度旋转，缓慢拆卸，直到紧固螺栓完全松开。

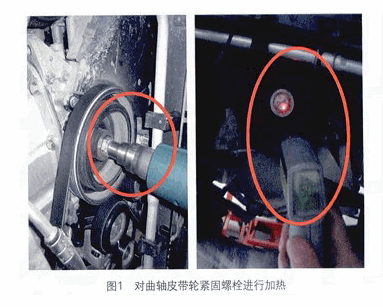

②如果残余力矩超过200N·m，必须立即停止操作，需要按照下面的方法进行。使用小出风口的加热枪对曲轴皮带轮紧固螺栓进行加热，加热时间大约为4min，在加热过程中随时监控曲轴皮带轮紧固螺栓的温度要低于100℃（图1）。
通报内容：上述车型搭载的EW10A和EW10A+发动机的曲轴皮带轮紧固螺栓是涂胶螺栓，在拧紧螺栓时，可以起到防松脱的作用。但在拆卸螺栓时，螺纹上沉积胶颗粒后，会使得拆卸特别困难，有时甚至会导致断裂。为了避免这种情况的发生，现将正确的拆卸方法进行讲解。
（1）需要准备好棘轮扳手、小出风口的加热枪、红外线测温仪以及表盘式扭力扳手（量程200N·m）等拆卸EW10A和EW10A+发动机曲轴皮带轮紧固螺栓的工具。
（2）将车辆举升，用定位销将飞轮位置固定住，并拆下右前轮胎及挡泥板。
（3）拆卸EW10A和EW10A+发动机曲轴皮带轮紧固螺栓。
①使用表盘式扭力扳手检查曲轴皮带轮紧固螺栓的残余力矩，若小于200N·m，使用棘轮扳手反复小幅度旋转，缓慢拆卸，直到紧固螺栓完全松开。
②如果残余力矩超过200N·m，必须立即停止操作，需要按照下面的方法进行。使用小出风口的加热枪对曲轴皮带轮紧固螺栓进行加热，加热时间大约为4min，在加热过程中随时监控曲轴皮带轮紧固螺栓的温度要低于100℃（图1）。
注意事项：
（1）加热枪所产生的热量，会存在损坏曲轴皮带轮减振橡胶的风险，因此建议加热时间不能超过4min。
（2）使用扭力扳手检查曲轴皮带轮紧固螺栓的残余力矩时，当残余力矩低于180N·m，应立即拆卸紧固螺栓。
（3）初次加热后，曲轴皮带轮紧固螺栓的残余力矩还是很大，拆卸困难，需要将曲轴皮带轮紧固螺栓加热至150℃以上。达到温度后，立即拆卸曲轴皮带轮紧固螺栓，同时需要更换曲轴皮带轮。
（4）将曲轴皮带轮紧固螺栓拆卸后，应用丝锥（M14×150）对曲轴皮带轮紧固螺栓孔内的残胶进行清理。曲轴皮带轮紧固螺栓为一次性，拆下后不可重复使用，必须更换全新的曲轴皮带轮紧固螺栓。
（1）加热枪所产生的热量，会存在损坏曲轴皮带轮减振橡胶的风险，因此建议加热时间不能超过4min。
（2）使用扭力扳手检查曲轴皮带轮紧固螺栓的残余力矩时，当残余力矩低于180N·m，应立即拆卸紧固螺栓。
（3）初次加热后，曲轴皮带轮紧固螺栓的残余力矩还是很大，拆卸困难，需要将曲轴皮带轮紧固螺栓加热至150℃以上。达到温度后，立即拆卸曲轴皮带轮紧固螺栓，同时需要更换曲轴皮带轮。
（4）将曲轴皮带轮紧固螺栓拆卸后，应用丝锥（M14×150）对曲轴皮带轮紧固螺栓孔内的残胶进行清理。曲轴皮带轮紧固螺栓为一次性，拆下后不可重复使用，必须更换全新的曲轴皮带轮紧固螺栓。
来源：《汽车与驾驶维修：维修版》2011年第10期
