无端盖滑轮轴承现场安装要点

　　近来较多无端盖轴承发生了轴承失效的问题，造成很多负面影响。为了在装配环节消除一些可能的影响因素，我们针对这一类型的轴承，编制了装配时需注意的环节。

　　一、现场轴承及弹性档圈选用

　　1、轴承外圈卡槽选用

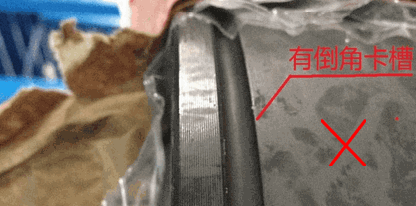

　　a、此种卡槽为圆弧型，不可用。

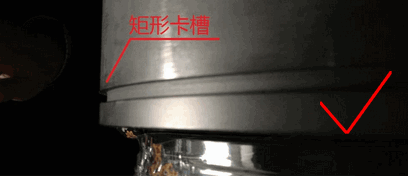

　　b、此种卡槽为矩形（直角处圆角很小一般不大于R0.2），可用。

　　2、弹性档圈选用

　　a.可用的弹性档圈须符合DIN471（常规型），内圈一般不倒角，倒钝即可，肉眼可见基本为尖角。下图中内圈被倒圆的产品不可用！

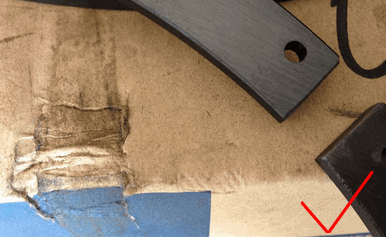

　　b.档圈内圈开口小（通常与档圈宽度基本相当），下图可用。

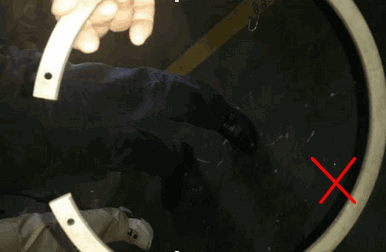

　　c.档圈内圈开口大，下图不可用。

　　3、进口轴承与国产档圈的装配

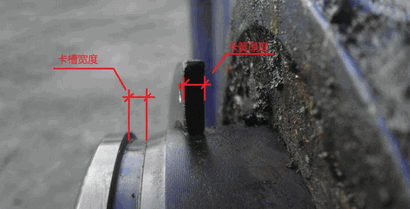

　　无论国产或进口轴承，图纸均要求档圈符合DIN471标准（常规型），其厚度基本接近轴承外圈卡槽宽度，图纸明细表中也有档圈的公称尺寸，应通过测量验证。另部分品牌轴承如INA包装内会附带一种WRE型的档圈，其厚度要比DIN471标准薄，此件不可用！

　　二、有关轴承外径的配合

　　应严格按照图纸要求的安装配合公差进行加工滑轮孔径与轴径，过松或者过紧都是对轴承寿命产生不利影响。近期由于轴承厂家的要求，滑轮孔公差由J7改为N7，过盈量加大装配难度相应增加，必须注意采用压入或热套法等规范安装方式，禁止打磨滑轮内孔或敲击轴承等不规范安装方式。

质量安全监督部、陆工院通用件所

2014-3-18
