基于ANSYS Workbench的滚动丝杠模态分析

发布时间:2016-02-16
龚肖新1,2
(1.湖北工业大学,湖北武汉 432200;2.苏州工业职业技术学院,江苏苏州 215104)
  【摘 要】运用ANSYS分析软件对数控机床纵、横向进给滚动丝杠进行模态分析,得出了比较精确直观的结论,验证了数控机床关键传动装置结构设计的合理性。
  【关键词】ANSYS;滚动丝杠;模态分析
  数控机床的滚珠丝杠支承方式与其传动精度和刚度有很大关系,本文运用ANSYS Workbench进行模态分析,比较某数控机床纵向进给丝杠(型号ZD5010-4P7×2220×2435)和横向丝杠(型号ZD3205-4P7×604×740),在不同支承约束条件下的固有频率和振型,并进行仿真模拟,验证了工艺方案的可行性。
  一、有限元模型建立
  运用UGNX6创建纵、横向进给丝杠,为了减小工作计算量,故在对精度影响不大的前提下对模型做了适当简化,去除了螺纹和键槽等一些细节信息,将模型导入ANSYS Workbench 13。
  定义材料属性、实常数和材料单元类型属性等。丝杠的材料选用Gr15,故可以通过查表得到所需要的各种参数,具体的参数值分别为:弹性模量2l0GPa,泊松比0.3,密度7850kg/m3,硬度(HRC)62~64,热膨胀系数12.4×10-6℃,热导率41.87~50.24W/(m·k)。
  划分网格要注意网格的密度,不能太密,否则会导致计算机计算量迅速增加,严重的可能会导致计算不能进行。同时网格密度也不能太稀疏,否则得不到比较精确的求解。本次分析采用多域法网格划分。设定Manual Source,Relevance60,Relevance Center Medium;短、长丝杠的Edge Sizing值为24和32,Element size值为5mm和10mm。短丝杠共划分生成实体单元数目50919个,节点11248个;长丝杠共划分生成实体单元数目190687个,节点44460个。
  约束处理时,“固定-固定”支承结构,两端X、Y、Z三个方向的平移自由度全部被约束;固定-支承”支承结构,一端X、Y、Z三个方向的平移自由度全部被约束,另一端X、Y两个方向的平移自由度被约束,Z向为自由。
  二、有限元分析与求解
  首先建立模态分析基本方程,典型的无阻尼模态分析求解的基本方程为:
  式中,[K]——刚度矩阵;{∮1}——第i阶模态的振型向量(特征向量);[M]——质量矩阵;ω1——第i阶模态的固有频率(ω21为特征值)。

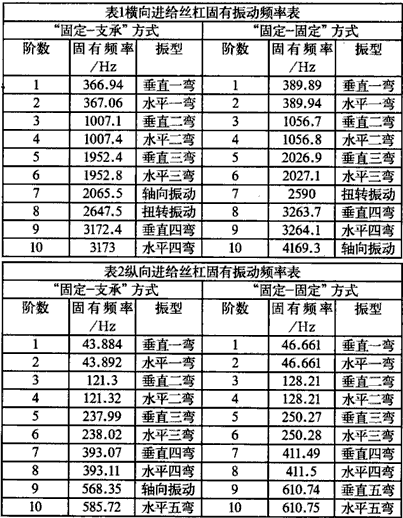

  通过ANSYS的SOLUTION求解器实现问题的求解,获得模态分析数据,即得到横、纵向进给丝杠的l0阶固有频率和非常直观的振型图,其数据汇总见表1和表2。
  分析表1和表2,结果表明:当横向进给丝杠长度较纵向进给丝杠短时,前者固有频率明显大于后者;比较相同丝杠的两种形式支承方式,“固定-固定”方式的固有频率略大于“固定-支承”方式。兼顾丝杠长度和热伸缩的影响因素,纵向进给丝杠宜采用固定-游动式支承方式,纵向进给丝杠宜采用固定-游动式丝杠副支承方式。
  运用有限元分析软件ANSYS对机床纵、横向进给丝杠进行模态分析,得到比较精确直观的结论,可以避免由于其它同频干扰或激振造成丝杠的共振,这对于整个进给系统以至整个机床系统的设计都有指导意义。
  参考文献
  [1]浦广益.ANSYS Workbench 12基础教程与实例详解[M].北京:中国水利水电出版社,2010.
  [2]商跃进.有限元原理与ANSYS应用指南[M].北京:清华大学出版社,2005.
来源:《科技与企业》2012年第12期
