滚子链条技术发展趋势的探索
发布时间：2016-01-28田强
（杭州沃尔夫链条有限公司）
摘 要：滚子链传动作为重要的机械传动方式之一，从1864年汉斯.雷诺改进设计成现在的滚子链，Z初仅用于自行车传动至今，在近130多年和生产实践过程中，滚子链技术得到了不断提高。为迎合当今社会发展的主题：优良性能、绿色环保，开发高品质的链条成为行业发展的趋势，成为新的发展课题，成为链条厂家实现转型和升级面临的动力。要么在低成本竞争中淘汰，要么顺应时代发展新趋势鼎立世界。将滚子链的发展趋势做简单介绍，希望在滚子链未来发展中继往开来，以点带面引领行业技术持续发展。
关键词：滚子链、趋势、专业设计、工艺、润滑
1.引言
随着目前环境和资源与人类的需求矛盾日益突出，当今工业现代化在全球的推广，发展给环境带来的负面效应日趋显现，让我们在经济发展的同时，将环保、绿色和节能提到相应的高度。中国是滚子链条制造的大国，但不是强国，行业要适应时代的发展，引领滚子链条真正成为环境友好型高性能产品，故提出滚子的发展趋势，能将新的设计和工艺理念推广于生产实践中，滚子链的基本结构和型式如图1所示。
2.滚子链新的结构设计运用
2.1.高强度链条，在采用同等配合尺寸的前提下，大大提高链条强度，其代表产品有Ketten Wulf的HFS系列滚子链、Tsubaki的Ultra Super chain，东华链条SP系列，能在相同载荷下选择小1-2个规格的链条，保证寿命，降低传动的能耗和系统的运行成本，如见图2所示。
随着目前环境和资源与人类的需求矛盾日益突出，当今工业现代化在全球的推广，发展给环境带来的负面效应日趋显现，让我们在经济发展的同时，将环保、绿色和节能提到相应的高度。中国是滚子链条制造的大国，但不是强国，行业要适应时代的发展，引领滚子链条真正成为环境友好型高性能产品，故提出滚子的发展趋势，能将新的设计和工艺理念推广于生产实践中，滚子链的基本结构和型式如图1所示。
2.滚子链新的结构设计运用
2.1.高强度链条，在采用同等配合尺寸的前提下，大大提高链条强度，其代表产品有Ketten Wulf的HFS系列滚子链、Tsubaki的Ultra Super chain，东华链条SP系列，能在相同载荷下选择小1-2个规格的链条，保证寿命，降低传动的能耗和系统的运行成本，如见图2所示。

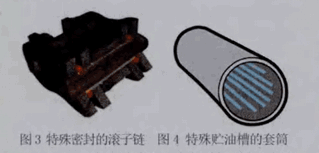

2.2.新的密封结构和贮油结构用于滚子，其代表性的有O型密封，X型密封，特殊贮油槽结构的套筒，这些结构的使用，大大减少滚子链的润滑周期，提高滚子链条的使用寿命，主要如图3和图4所示。
2.3.低噪音滚子链，该滚子链采用扁丝卷制而成，用于冲击载荷是不很大，对噪音要求较高的环境，能在同行条件下降低噪音6-8分贝，结构如图5所示。
3.新工艺和新材料的应用于滚子链
3.1.高耐磨性能链条，代表产品有Ketten Wulf的TGI系列产品，Renold的Severeign系列，链条的销轴采用特殊的渗铬、渗硼、渗钒处理，以后可能会探索零件镀钛金属等，满足于各种特殊性能技术趋势，以增加链条在恶劣环境中磨损性能，其寿命是标准滚子链条的2-3倍，在发动机时规链等高速传动的工况中的得到很好应用。
3.2.自润滑链条，在某些极端温度和食品药品等特殊工况，自润滑滚子链条得到极大的推广，其保证链条在整个运行寿命中不需润滑。有采用自润滑套筒和普通套筒内装入聚合物套筒，其代表产品有Ketten Wulf的LF系列滚子链、Tsubaki的Lambda chain，东华链条的SLR系列，该系列链条减少润滑对链条使用环境的污染，有绿色链条之称，其结构如图6所示。
3.新工艺和新材料的应用于滚子链
3.1.高耐磨性能链条，代表产品有Ketten Wulf的TGI系列产品，Renold的Severeign系列，链条的销轴采用特殊的渗铬、渗硼、渗钒处理，以后可能会探索零件镀钛金属等，满足于各种特殊性能技术趋势，以增加链条在恶劣环境中磨损性能，其寿命是标准滚子链条的2-3倍，在发动机时规链等高速传动的工况中的得到很好应用。
3.2.自润滑链条，在某些极端温度和食品药品等特殊工况，自润滑滚子链条得到极大的推广，其保证链条在整个运行寿命中不需润滑。有采用自润滑套筒和普通套筒内装入聚合物套筒，其代表产品有Ketten Wulf的LF系列滚子链、Tsubaki的Lambda chain，东华链条的SLR系列，该系列链条减少润滑对链条使用环境的污染，有绿色链条之称，其结构如图6所示。
3.3.先进的表面处理，由于传统的表面处理中有氢脆和（Cr6+）六价铬，在欧盟实施ROHS对出口产品中含有六价铬有严格控制，这就需要新的表面处理，国内目前在推广使用的有链条涂达克罗，链条零件的化学镀处理也会得到推广。

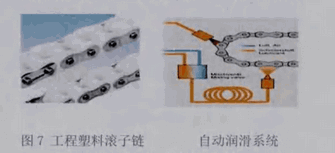

3.4.在药品和食品轻载传动行业，还出现全工程塑料的整体内单节，外链板和销轴采用不锈钢，这样既能降低链条运行的噪音，链条也不需要润滑，是又一环境友好型产品。如图7所示。
3.4.在药品和食品轻载传动行业，还出现全工程塑料的整体内单节，外链板和销轴采用不锈钢，这样既能降低链条运行的噪音，链条也不需要润滑，是又一环境友好型产品。如图7所示。
4.专业的润滑油品和润滑方式提高链条的寿命
为提高滚子链性能，目前有针对滚子温度提供不同的润滑油，其润滑方式出由传统的手工润滑和滴油润滑向全自动润滑发展，在相同的工况能够延长三分之一的链条寿命。
5.结束语
滚子链条的技术发展是无止境的，相信随着工程技术的不断进步，新产品会层出不穷，让技术成为生产力，服务生活和造福环境，更多开发出性能优越环境友好型产品。
参考文献：
[1]American Chain Association，Standard Handbook of Chains：Chains for Power Transmission and Material Handling，2005.
[2]郑志峰 链传动设计与应用手册. 机械工业出版社，1992.
[3]郑明新 工程材料. 清华大学出版社，1984.
为提高滚子链性能，目前有针对滚子温度提供不同的润滑油，其润滑方式出由传统的手工润滑和滴油润滑向全自动润滑发展，在相同的工况能够延长三分之一的链条寿命。
5.结束语
滚子链条的技术发展是无止境的，相信随着工程技术的不断进步，新产品会层出不穷，让技术成为生产力，服务生活和造福环境，更多开发出性能优越环境友好型产品。
参考文献：
[1]American Chain Association，Standard Handbook of Chains：Chains for Power Transmission and Material Handling，2005.
[2]郑志峰 链传动设计与应用手册. 机械工业出版社，1992.
[3]郑明新 工程材料. 清华大学出版社，1984.
来源：《中国机械》2014年第4期
