设计拉拔顶套轻松拆卸轴承

张红军
（河南中烟洛阳卷烟厂）

【痛点】
　　切纸鼓轮是接装机的关键部件，其与切纸轮滚刀、搓板配合，起到对接装纸加热干燥、切割成片，与烟支、滤嘴搓接成型等功能，结构复杂、精度高，价格昂贵。由于切纸鼓轮在高温和振动条件下工作，其轴承必须定期更换。

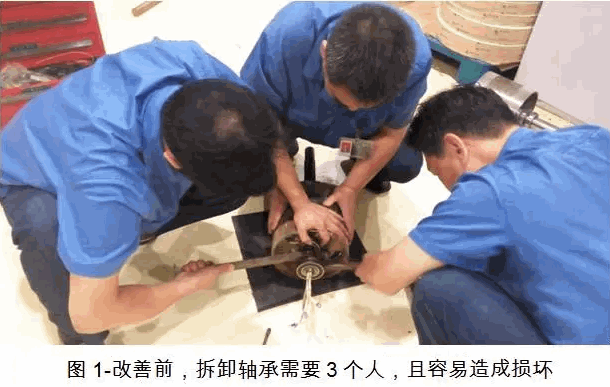

　　但是，更换轴承时，由于一端轴承的轴是空心的，并且穿有加热线和热敏电阻电线，拉拔器丝杆没有着力点，不能使用拉拔器拉拔轴承，需要3个人同时工作，使用锤子和撬杠慢慢把轴承拆卸下来，费时费力，且稍不注意就会损坏加热线。

【对策】

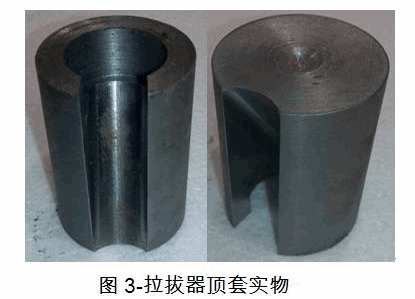

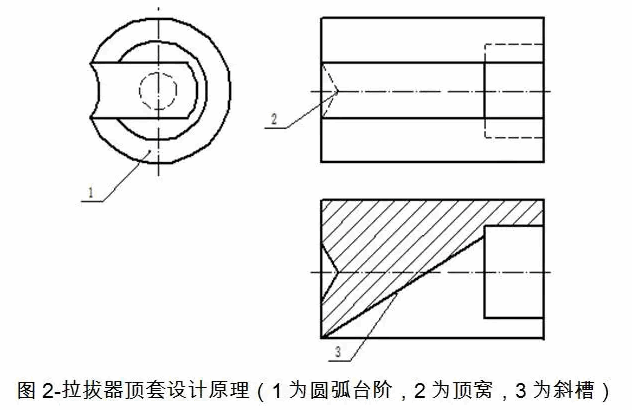

　　设计拉拔空心轴零件的拉拔器顶套：在略小于空心轴的圆柱体侧面上设置一斜槽，用于导出电线，不使其弯折；底部设置圆弧台阶以定位顶套与空心轴同心；上部中心设置顶窝，供拉拔器丝杆头定心。

【效果】

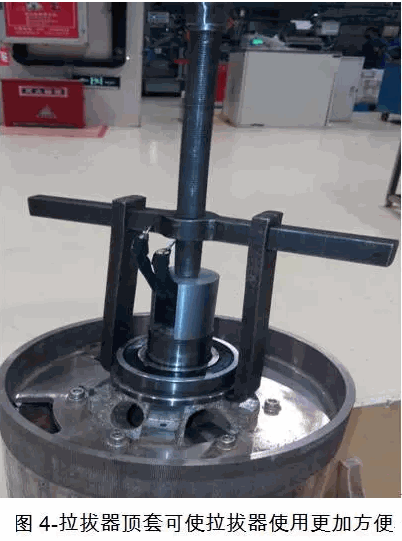

　　现在，一个人就能方便地使用拉拔器，拉拔拆卸空心轴上的轴承，同时能有效保护空心轴中的电线、加热线其他零件不受损坏，提高拆卸工作效率3倍。一个拉拔器顶套材料及加工费用仅为180元，省时省力省钱。
