加强密封的三角形带座外球面轴承

冯志刚

（新疆新轴轴承有限公司，新疆乌鲁木齐　830011）

　　摘　要：针对农业机械结构的特点和技术要求，设计开发了系列加强密封的三角形带座外球面轴承，对轴承的选择、密封结构进行了科学设计，满足了农业机械工作要求。

　　关键词：三角形带座外球面轴承；密封结构；偏心套外球面球轴承

　　1　前言

　　农业机械选择轴承时应考虑两个问题：一是由于农业机械特点，常采用长轴或跨度大的结构，在工作中会出现变形大、挠度大等的情况下。同时农业机械在制作安装中，安装定位不够精确，轴与座孔的轴线对中性差；二是由于农机机械主要用在在露天、多尘、潮湿和污秽的环境中或水中作业，受到物料摩擦和环境的腐蚀作用，使用环境比较恶劣，容易造成轴承密封失效，降低轴承使用寿命。为了满足农业机械结构性能的要求，新疆新轴轴承有限公司开发了一系列加强密封的三角形带座外球面轴承。

　　2　加强密封的三角形带座外球面轴承的结构特点

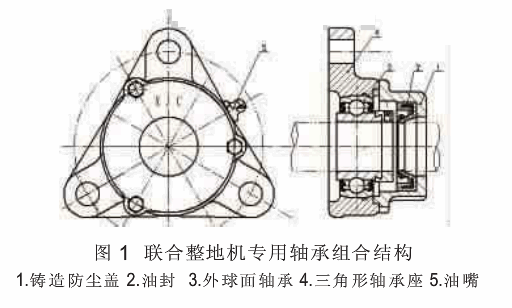

　　这种轴承由承座、外球面轴承、铸造防尘盖、油封组成（图1）。

　　2.1采用三角形带座外球面轴承结构

　　为了适应农业机械结构要求，设计采用了带座外球面轴承类型，它是由外球面球轴承和一个轴承座组成，该种轴承的外圈具有球面外径，与轴承座的凹球面内孔相配合，具有自动调心功能，适用于刚性差、扰度较大的通轴。轴承座设计为三角形铸造轴承座（图2），轴承选用具有自动调心、安装方便、密封结构完善的AEL系列带偏心套外球面球轴承，此类轴承主要特点为轴承上一端有一定的偏心度，并有同样偏心度的偏心套与其配合。此类轴承相对于UC系列带顶丝外球面球轴承，具有很强的锁紧力矩，特别适用于轴长而绕度大、跳动猛烈的农业机械。该轴承带有密封圈，具有良好的密封性能。轴承出厂时已加注优质润滑脂，具有良好的润滑、防锈功能。使用中还可以通过注油孔补加，有效保证轴承的使用寿命。

　　2.2设计了铸造防尘盖及油封

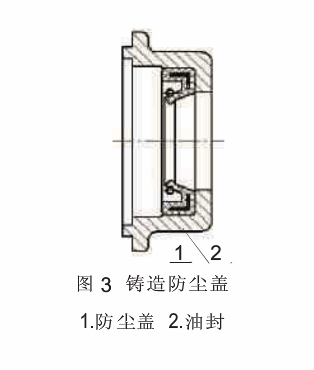

　　由于农业机械使用环境条件比较苛刻，轴承要求有很高的密封性能才能保证使用。为此在三角形轴承座两侧设计了铸造防尘盖（图3）。这种防尘罩强度高，可以抗击大硬土块、沙石的冲击。由于轴与防尘盖内径之间留有较小间隙，还可以有效阻挡大土块、沙石进入轴承内部。

　　防尘盖内部设计安装了密封骨架式油封以加强密封。由于油封内径尺寸比轴颈小，有一定过盈量，油封装在轴上后，其刃口的压力和自紧弹簧的收缩力对密封轴产生一定的径向抱紧力，遮断泄露间隙，可阻挡轴承外部泥土、沙水的进入。该油封具有安装位置小，轴向尺寸小，结构紧凑，密封性能好，使用寿命长的特点。

　　3　结论

　　新疆新轴轴承有限公司根据自己多年生产轴承的经验，组织进行了加强密封的三角形带座外球面轴承开发研制，通过在轴承选型、密封结构的改进，满足了农业机械在恶劣条件下的工作要求，并可大大提高轴承的使用寿命。目前该结构已经推出多种尺寸系列，并开始广泛使用在整地机、镇压轮、铺膜机等农业机械上。
