专用磨床夹头

 齐齐哈尔第二机床厂设计处　韩永刚　王志荣　丁锋

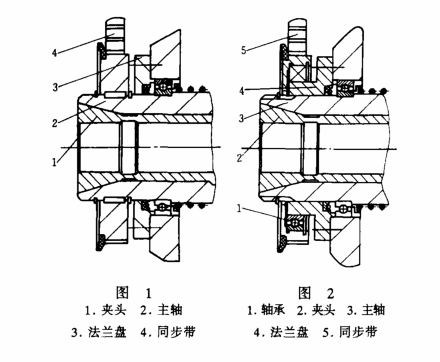

　　图1的夹头形式是改进前采用的结构,其主轴2的回转精度直接影响产品的精度。我厂对MQ-01型磨床夹头改造后,取得良好效果。

　　原来的结构如图1所示。从受力情况分析，平带的张紧力完全作用在主轴2上，使其受力变形，影响回转精度，进而影响工件的精度。此时，磨削工件的径向圆跳动为0.01mm。

　　改进后的结构如图2所示。采用带轮卸荷后，张紧力全部作用于法兰盘4上，主轴3不承受径向力，其回转精度取决于自身精度。这样磨削时工件的径向圆跳动公差达到0.006mm。

　　由于采用卸荷结构，消除了主轴3侧向力，提高了磨削精度。
