轴承的简易拆装

吕江　刘吉明　李家强
（黑龙江省大庆井下作业分公司特种设备修理厂，163412）

　　更换轴承时，如果轴承拆装不当，会造成轴承及拆卸部件表面损伤，既增大劳动强度又造成材料浪费。为此，自制一套专用工具。

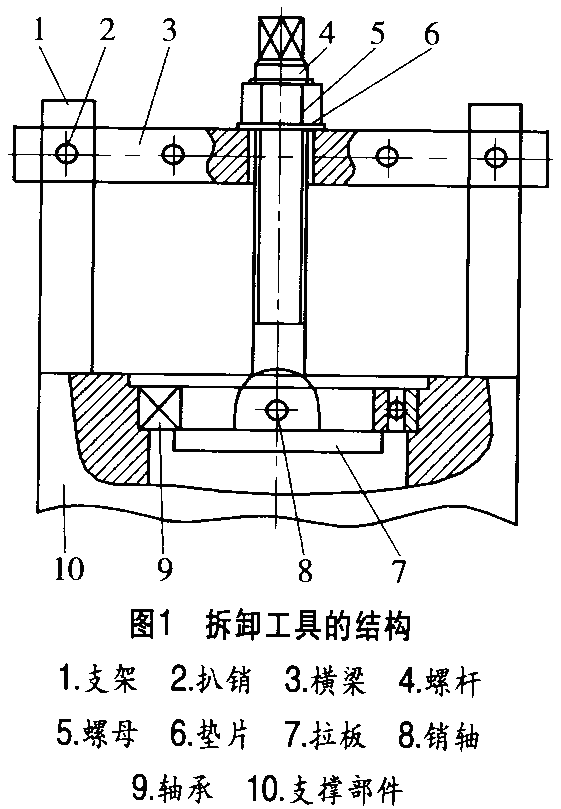

　　该工具由支架、横梁、螺杆、螺母、垫片、拉板等组成。拆卸轴承时，先将拉板7倾斜着放入轴承内并拉紧，然后用扳手稳住螺杆4，旋动螺母5即可将轴承9拉出（见图1）。 　　压装轴承时，将螺杆4端部换装一个带耳螺钉3，借助轴2端部螺纹孔固定，旋拧螺母5即可将轴承7装入。为防止装轴承时轴跟着窜动，可将轴2另一端加定位套（图中未示出）固定（见图2）。 　　此工具使用简便，省时省力，既提高设备维修质量，又减少对轴承及拆装部件的损伤，同时降低了工人劳动强度。
