“489”洗衣机系列轴承的研制

凌勇坚¹　沈鼎康²　吴蓉²

（1.浙江信息工程学校；2.湖州高力轴承有限公司）

　　摘　要：介绍某轴承生产企业研发的一种能取代日本进口轴承的新款式洗衣机轴承，包括轴承的基本结构、技术指标、工艺要求和关键技术以及产品的市场前景等。

　　关键词：洗衣机；新款轴承；研制；市场前景

　　1　前言

　　作为家用电器基础件之一的滚动轴承，以其结构紧凑、转动灵活、摩擦阻力小、噪音低而得到越来越广泛的应用。近期，某轴承生产企业在看准了洗衣机轴承市场发展良好态势的基础上，不失时机，自行研发了一种直接安装于全自动洗衣机离合器上的新轴承——“489”洗衣机轴承。该轴承的设计是在充分参照了ISO492-94、GB/T307·1-94、JB/T5314-91等轴承技术标准并结合洗衣机自身结构和使用特点的基础上进行的，且加工中使用了精良的设备和先进的检测手段，采用了恰当的工艺，因而使得Z终问世的“489”滚动轴承不仅比普通轴承在外形尺寸公差、游隙、振动等方面有更高的要求，而且还能替代原先只能从日本进口的该类洗衣机轴承，受到国内洗衣机生产厂家的普遍欢迎。

　　2　技术指标

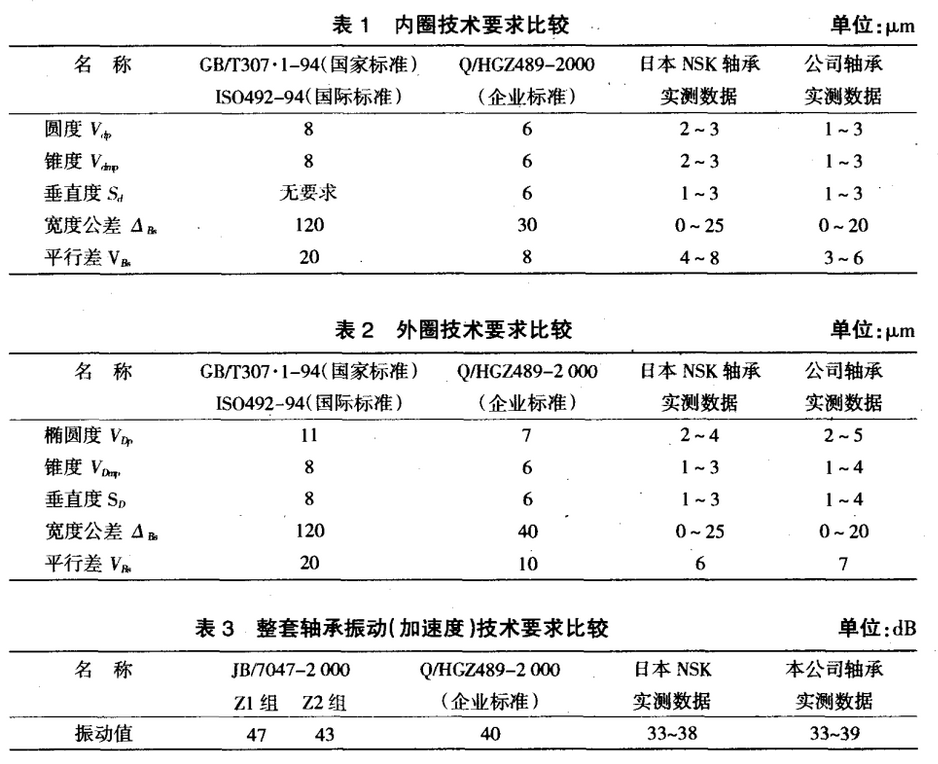

　　“489”洗衣机轴承的外径为φ47mm，内径为φ25mm，总宽为25mm，滚动体宽11mm，是按照企业内部技术部门制订的Q/HGZ489-2000标准进行生产的，该标准中的若干技术指标略高于国家标准GB/T307·1-94中所规定的P0级轴承要求和日本NSK轴承实测数据，下面对轴承参数情列表作一对比，具体详见表1、表2、表3。

　　3　关键技术

　　“489”洗衣机轴承，就其结构和属性而言，与常规的轴承并无根本的区别，也是由外圈、内圈、保持架和滚动体这四大部分所组成。所不同的是，该轴承的加工工艺、设备、尺寸公差和形位公差、选材等方面综合起来，构成了特色，成为轴承研制中的关键。该轴承的技术关键大致可以归纳为以下几个方面。

　　3.1材料

　　轴承钢采用的材料为GCr15-YB9，硬度为61~65HRC；保持架器材选用工程塑料GRPA66-25，这种金属材料与非金属材料的结合，使轴承振动噪音大大降低；同时，对轴承钢的热处理，一改传统箱式炉热处理工艺方式，采用了RCWF9-30×370×5网带式保护气氛电阻炉，改善了轴承钢的晶相组织内在质量，提高了综合性能，使其呈现出较好的耐磨性和低噪音的特点。

　　3.2检测仪器

　　轴承加工制作过程中，采用了先进的工艺装备和高精度检测仪器，如精密波纹度仪、激光粗糙度仪、电脑控制圆度仪等，从而使得轴承的圆度及粗糙度均能达到或超过产品标准所规定的要求。

　　3.3加工工艺及设备

　　以优化产品性能为目标，附加了超精研外圆及超精研内外沟等工艺环节，采用了外圆超精研设备；同时还对已有设备进行了技术改造，增加了功能、提高了精密度，使设备的加工总体水平上了一个台阶。

　　3.4企业标准

　　在设计参数上，考虑到需要满足高精度、超低噪音以及严格的游隙要求，为此，对圆度V_dp、（V_Dp）、锥度V_dmp、（V_Dmp）、垂直差S_d（S_D）、宽度公差Δ_Bs（Δ_cs）、平面平行差V_Bs，（V_cs）特别是低噪音方面制订了严格的企业标准。国家标准JB/T7047-2000对振动加速度要求Z1组为47dB，而企业标准严格执行在40dB以下，达到了国外轴承大国先进水平的要求。

　　3.5超光精研加工

　　由于高精度、高形位公差的需要，在轴承滚道及配合表面均需要进行加工，超精表面粗糙度值达到0.1，在精磨后采用多次超光精研工艺，在检测方面采用激光粗糙仪CU-0013和精密圆度、波纹度仪Y-9025C测量，由于超光精研工艺使洗衣机轴承配合精度的低噪音性能得以保证。

　　3.6装配

　　“489”轴承的装配，还制订有严格的操作规程和管理程序，并在封闭式密闭无尘埃环境中进行。正因为这样，所以使得Z终加工制造出来的“489”洗衣机系列轴承，质量和性能指标均能达到甚至超过预期目标的要求。

　　4　效益及市场前景

　　“489”洗衣机轴承的研发，不仅为企业带来了明显的经济效益，而且由于该轴承能替代日本进口轴承，若能实现快速大面积替代，可为国家节省一笔不小的外汇；同时，可降低国产洗衣机的制造成本和销售价格，使企业和百姓共同受益。


来源：《哈尔滨轴承》2008年01期
