大型落地铣镗床方滑枕挠度补偿

黄成军，王哲元

（齐齐哈尔二机床（集团）有限责任公司设计院，黑龙江齐齐哈尔　161005）

　　摘　要：针对大型落地铣镗床滑枕悬臂长、刚性差的问题，设计了一种滑枕自重变形补偿装置。文中介绍了其结构、工作原理。

　　关键词：落地铣镗床；滑枕；拉杆；电液比例阀；油缸

　　我公司生产的大型落地铣镗床，一般滑枕伸出主轴箱1200mm，镗轴伸出滑枕1200mm。对于一些大型号的产品，这两个参数会更大。由于悬臂太长，刚性较差，进而影响了机床的整机精度。为此，我们进行了各种尝试，并结合国内外先进的经验进行优化设计，逐渐总结出一种简单、实用、能大幅度提高方滑枕精度的方法。现简介如下。

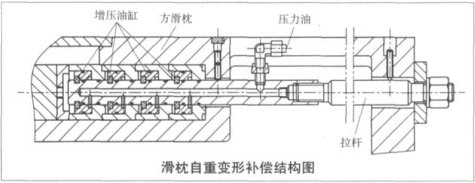

　　如图所示，在方滑枕的上部安装两个拉杆，拉杆后端固定，前端分别安装一个油缸。拉杆的拉力由油缸提供。由于滑枕的截面空间有限，油缸不可能做得太大，同时系统的压力也不可能无限提高，因此在这里采用了增压油缸形式，即在滑枕的轴向多加几组油腔，使压力成倍增加，以保证该结构所需的拉力。另外，随着滑枕伸出长度不同，滑枕的自变形值也不同。只有拉杆的拉力随着相应变化才能满足要求，因此在液压回路上加装一个电液比例阀来控制油缸压力的大小。随着滑枕的伸出，电液比例阀控制油压逐渐增大。相反，滑枕回缩时控制压力减小。这样就保证了滑枕在各个位置时其本身的直线度不变，从而保证了滑枕的移动精度。

　　此机构简单实用，也可以用于其它需保证自身刚度的移动部件上。


来源：《机械工程师》2007年第6期
