一种联轴器装置的改进

发布时间：2015-07-15

曾弘波

（江西贵溪化肥有限责任公司磷铵车间，335424）

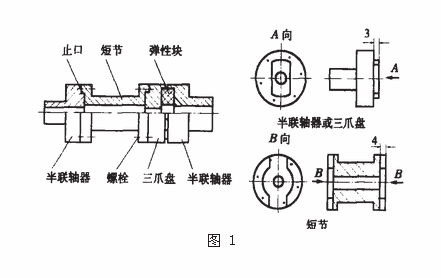

　　洗涤器泵使用的联轴器是星形块弹性联轴器，与一般的联轴器有点不同。电机与泵的两个半联轴器之间的短节，其两端均有深度为4mm左右的定位止口（即圆形凹槽），短节两端用螺栓分别与带有高3mm的凸台的零件联接（图1）。更换星形弹性块时，短节无法顺利取出，往往需要移动电机或敲击电机端的半联轴器，工作量大且易损坏半联轴器。为便于更换星形块，分别将凸台及短节上的止口，对称地铣掉，形成图1A向、B向所示的形状。需要注意的是在铣削短节及凸台的止口时，Z好在正常装配状态，相错90°分别作标记，确定它们之间的相对位置，确保安装短节时螺栓孔不会错位、短节两端铣掉的止口空间位置一致并且仍然起到定位作用。安装时，凸台在凹槽内穿过，将短节旋转90°（使短节铣掉的止口与半联轴器错开90°），对准螺栓孔后即可。按此法改进后，只要拆卸了短节两端的螺栓，将短节旋转90°，就可以很快地取出短节。这种改进并未削弱止口的作用，同时可方便地更换弹性块。
