3MZ329自动超精机外圈端面支承的改进

龙溪轴承厂（363000）　曾滟晖

　　3MZ329自动超精机用于深沟球轴承外圈沟道超精时，原机端面支承（图1）与套圈接触的圆周上均布若干小孔粘结硬质合金块，达到耐磨的目的，以提高端面支承的寿命。实际使用中，当端面支承与外圈接触面磨损到一定程度后需重磨，这时硬质合金块在磨削力及磨削热的作用下易松动，这样超精时势必损伤外圈端面。支承重复使用数次后整个支承报废，造成浪费。

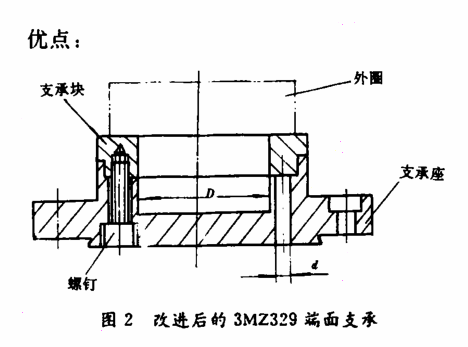

　　我们在使用中作如下改进，如图2所示。

　　把端面支承分为支承块和支承座两部分，由螺钉联接。孔d用于拆卸支承块。支承座中心孔D不通。这样改进后使用中有以下优点：

　　（1）支承块采用轴承钢并淬火处理，超精时不易损伤外圈端面。

　　（2）重复使用时易于磨削，更换时只需更换支承块，支承座可以永久使用，降低消耗。

　　（3）支承座中间孔D为盲孔，油石渣不易进入工件轴，提高工件轴轴承的寿命。


来源：《轴承》1996年05期
