电厂给水泵电机振动原因分析与处理

程实　刘伟

（徐州矿务集团有限公司，江苏徐州　221006）

　　摘　要：对华美热电公司#2给水泵电机#1、#2轴瓦振动大的问题进行分析，认为其主要原因为：电机内冷却系统冷却不均匀，造成转子质量不平衡、冷态时转子高度预留系数太大，使热态时各转子抬高不在同一水平线上，轴系中心偏差太大。由于采取了相应的处理措施，轴瓦振动得到有效的解决，为同类型泵的振动处理起到了一定的借鉴作用。

　　关键词；给水泵；电机；轴承；振动；冷却

　　1　设备概况

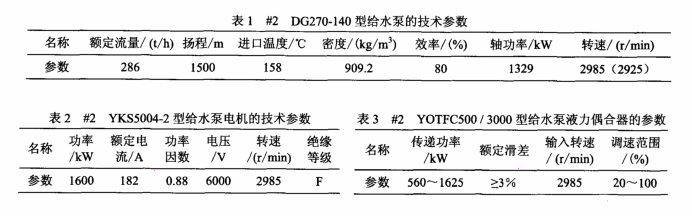

　　#2给水泵电机的型号为YKS5004-2，是某电机厂生产的空气闭室内冷却电机，通过液力偶合器拖动给水泵，并实现变速调节，采用叠片式联轴器，电机、液力偶合器、给水泵为各自独立的基础。#2给水泵组的具体参数见：表1、表2、表3。

　　2　存在问题

　　#2给水泵安装完成后，分别进行了分部试运转、整体验收以及整套系统运行，试运情况如下：

　　（1）在分步单体试运时，电机空载振动良好，#1、#2轴承振幅水平振动20μm、垂直振动15μm，试运行4个小时，轴瓦振动处于稳定的低振动值阶段，属于优良范围。

　　低负荷运行时，在给水泵转速较低时或在额定转速下出口门关闭，只开再循环门时，电机、液力偶合器、给水泵轴承振动都在规定范围内，垂直、水平振动都不超过40μm。

　　（2）在全负荷运行时，液力偶合器、给水泵轴承振动没有明显变化，只是电机轴承振动不断增加，#1瓦水平振动90μm，舵瓦水平振动86μm，而且随运行时间有缓慢上升的趋势，电机基础的水平振动也增大到43μm。

　　（3）电机的振动值随线圈的温度的升高而上升，#1瓦振动Z大水平达120μm，且仍有上升的趋势。整体振动情况见表4。

　　3　原因分析

　　（1）电机在单独运行时，振动不大说明转子在冷态时质量不平衡性较小；

　　（2）带负荷运行时，随着转速的升高，电机的轴承振动慢慢增大，且都是水平振动超标，说明整个轴系存在中心偏差；

　　（3）电机在单独运行时状态良好，说明电机的轴瓦装配不是造成振动的原因；

　　（4）在整个系统带负荷运行时，电机的基础振动变大，说明电机的基础不水平，地脚螺栓存在松紧不均匀现象；

　　（5）电机随线圈温度的升高振动变大，说明电机的内冷却不均匀，致使电机膨胀不均匀，产生了热态转子质量不平衡；

　　（6）电机轴瓦的支撑板刚度不够，重载荷时容易失稳。

　　4　解决措施

　　对水泵电机的振动情况进行了详细的分析，并根据具体情况进行相应的处理：

　　（1）对电机的基础进行了修正，确保电机四个地脚在同一个水平面上，并对各地脚螺栓进行紧固，使地脚螺栓的松紧度均匀、一致；

　　（2）对发电机、液力偶合器以及给水泵整个轴系重新找中心，并根据地区气温情况适当调整液力耦合器的安装中心预留偏差，确保电机、液力偶合器、给水泵在工作润滑油温度下，整个轴系在一个水平线上；

　　（3）在额定转速下，测量轴系的质量不平衡状况；

　　（4）对电机的冷却器进行更换，保证了电机转子在热态时的膨胀均匀；

　　（5）对电机轴瓦的支撑板刚度进行加固。处理后具体振动情况见表5。

　　5　结论

　　华美热电公司给水泵电机振动大，经分析：电机在安装时轴系的预留安装高度太大，使轴系在热态膨胀时，不能膨胀到安装预留高度，致使轴系的中心在运行中偏差较大造成的。经过相应的处理，从长时间的运行情况来看，该处理是可行的、成功的，对同类型泵的振动处理起到了一定的借鉴作用。

　　参考文献：

　　[1]郭立君.泵与风机[M].北京：中国电力出版社，2003.

　　[2]杨建刚.旋转机械振动分析与工程应用[M].北京：中国电力出版社，2007.


来源：《机电技术》2010年第3期
