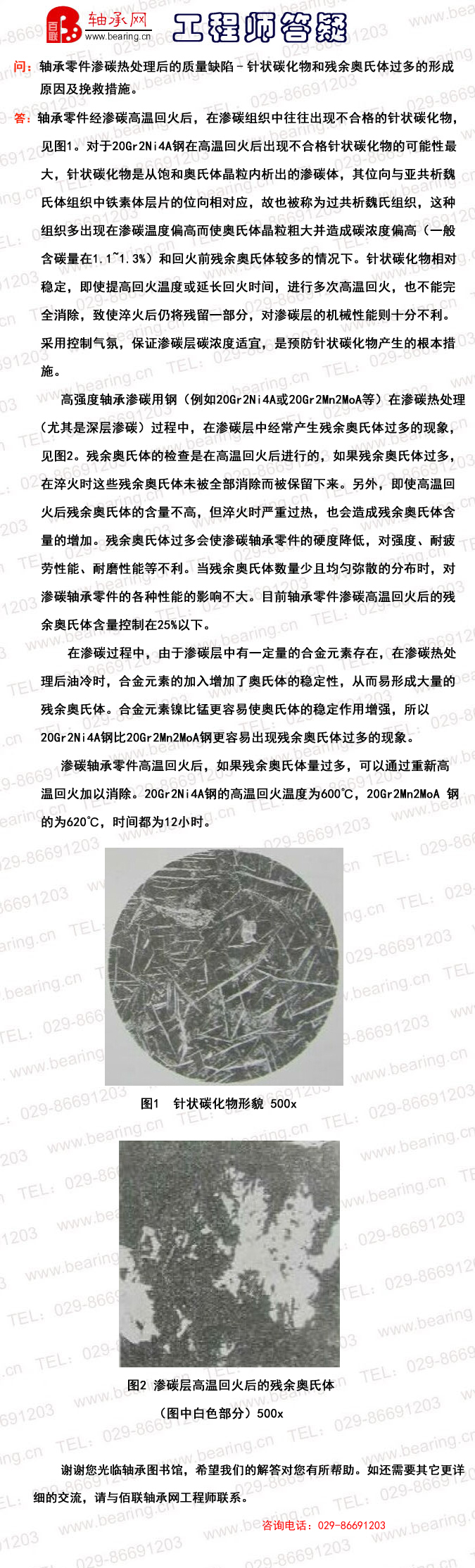

轴承零件渗碳热处理后的质量缺陷-针状碳化物和残余奥氏体过多的形成原因及挽救措施。

发布时间：2015-06-16
