激光在轴承检测与分选系统中的应用

发布时间:2015-06-16
黄志刚
(华东交通大学机电工程学院,江西南昌 330013)
  摘 要:为保障机械产品的质量,测量工序是必不可少的,在常规测量过程中,大多数都需要手工进行零件的安装和拆卸,大大影响了效率。介绍一套自动化程度较高的检测与分选系统,主要内容包括测量原理、整体布局和自动上下料机构的实现,系统的工作过程和控制流程等。
  关键词:激光;传感器;检测;分选;编程控制器
  1 引言
  轴承是一种具有高度互换性的标准部件,它具有摩擦力小,易启动,润滑简单,便于更换等优点,在机械系统中几乎是不可缺少的部件。作为重要的机械基础件,轴承更是各种机械中传递运动和承受载荷的重要支撑零件。在以往轴承零部件的检测中,需要人工将被测零件安放在测试平台或转轴上,定好位夹紧后,再进行测量,这样既影响测量的效率,又增加测试人员的劳动强度。为检测设备性能有明显改进,设计了一套高效率、自动化程度高、非接触几何参数测量与分选系统。
  2 测量原理(见图1)
  在本系统中采用激光三角法进行尺寸测量,即用一束激光以直角聚焦在被测物体表面上,然后从另一角度对物体表面上的激光光斑进行成像,物体表面激光照射点的位置高度不同,所接受散射或反射光线的角度也不同,用CCD或PSD光电探测器测出光斑像的位置,就可计算出主光线的角度,从而计算出物体表面激光照射点的位置高度。当物体沿激光线方向发生移动时,测量结果将发生改变,从而实现用激光测量物体的位移/尺寸[3,4]

  式中:α(即<BOO')为透镜主光轴入射激光的夹角,β(即<A'O'O)为探测器像面和透镜主光轴的夹角;d0(即OL)为透镜光轴上的物距,d1(即LO')为透镜光轴上的像距;Z为物面纵向位置变化;x为像面成像点位置的变化,单位都为mm。待测面上移时取“+”,下移取“-”号。2个激光传感器在直径方向上对称布置,这样可用来测量直径D,如图2所示。直径D的数学模型如下。
  式中:D0为标准件的直径,在校对/标定系统时使用。X1为在一个传感器测量时得到的轴承径向位移。A1为与上一个传感器对称的传感器测得的径向位移。这里采用相对测量法。
  若要同时测量圆柱度,可将激光传感器安装在导轨上,在轴向方向上测2~3个截面,利用已经建立的圆柱度计算模型,就可实现。
  3 测试系统机械部分的组成及功能
  (1)整体布局
  系统的整体布局见图3,左侧是送料机构,由2个气缸控制,其动作正好相反,即一个进气而另一个排气。工件在重力作用下从一定倾角的料槽中滚动,在挡料板的作用下,逐个落到传送带上的U/V型托盘中,为保证工件表面不被损伤,托盘应该采用较软的材料制作,料槽与托盘的位置关系见图4。传送带(同步带)由步进电机控制,托盘安装在带上面,可做相对于传送带的移动,也可以和带一起间歇运动。分选滚道在传送带的正下方,便于完成测量的工件进入各自所属的料仓。
  (2)工件的输送和定位

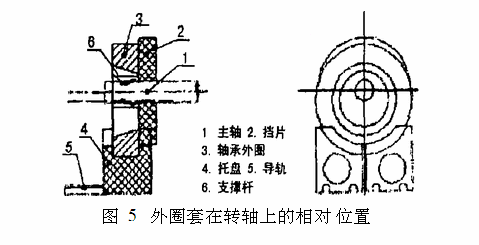

  传送带是经特殊设计而制作的,在带的周长上均布若干个托盘,每个盘安装在一定间隔的2条导轨上。在测试台的底部也布置有2条导轨,在带处在停止阶段时,导轨正好两两对接。托盘在推杆的作用下可在导轨上来回运动。当传送带把工件送到空心主轴前面时,推杆在推进气缸的作用下,把托盘向前推进,直到轴承外圈的端面与主轴上的挡片接触,推杆停止运动,这一状态可用压力传感器来探测。此时工件位于主轴轴向方向的固定位置,但主轴与工件内孔壁不接触,主轴的轴线与工件的轴线有一个偏心距e=5mm左右,见图5。
  当主轴中拉杆缓缓移动时,支撑杆撑开使弹片与物体内表面逐渐接触,内表面是一个锥面,随着拉杆继续运动,使工件开始向上运动,当支承杆接近到达垂直位置时将工件牢牢地紧贴在主轴上,使其与主轴的轴线重合,这是一种自动定心及张紧装置,受力比较均匀,功能有些类似于车床上的三爪卡盘,但更象雨伞中使用的撑开机构,属于摇杆滑块机构的范畴。由于外圈的内孔是圆锥形的,在测量时外圈的内孔大尺寸朝外,小尺寸朝内,张紧力会产生一个向右的作用力,使外圈紧贴在挡片上,其位置在测量过程中不会变化,从而使轴承外圈的定位得到保证,对测量精度非常有利。另外,在将工件送入检测工位及退出期间,传送带不能移动,当托盘返回到传送带上之后,传送带运动,这样新的零件到达测量位置前,已经测量的零件到达分选位置,所以在带上间隔一定距离安排3个托盘,使得整个测量过程非常紧凑;推杆和拉杆在输送带的两侧,在时序上是有一定要求的,必须配合起来工作。
  (3)工作过程
  工件定位完成后,主轴开始旋转,激光传感器通电,进行检测,按照形状和位置误差测量方法的理论,在同一圆周上,采样点越多,测量结果越接近被测轮廓的真实情况。实际检测时,只能在主轴旋转一周时,采集一定数量的点,为此在主轴上安装光电编码器,在转过特定角度时采集一次数据。将检测得到的信号经A/D转换器变成数字信号送入处理单元或计算机进行数据处理,得到所需参数。检测结束后,拉杆复位,主轴的自动定心张紧装置复位将外圈松开,工件重新回到托盘上,而托盘两边有挡片,其高度约为5mm,当推杆慢慢退缩时,与托盘相连的拉伸弹簧在恢复力的作用下,将托盘拉回到原来的位置,而托盘挡片使工件随同托盘一起运动,回到输送带上,为下一步的分选操作做好准备。
  4 控制处理部分设计
  整个系统的控制核心是可编程控制器,由PLC发出的控制信号送给三块功能电路卡,一部分通过电磁阀来控制各个气缸的动作,气缸动作用来分料和送料;一部分通过步进电机控制电路控制步进电机带动传送带,使待测零件在各工位间切换;另一部分通过固态继电器来控制电磁铁的通和断,进而开启相应的料斗仓门[1]。在此选用日本三菱公司的FX2-48MR型PLC。FX2系列是三菱公司近年来推出的高性能小型机,利用扩展模块,可只增加输入端子点数,或输出端子点数,从而灵活地改变输入、输出点数的比例。FX2-48MR共有24个输入端子和24个输出端子,继电器输出类型,完全可满足本控制系统20个输入点、9个输出端子的要求,并有一定的余量,以备改变测量工艺时使用[2]。其程序控制流程图如图6所示。
  5 结束语
  本自动化检测与分选系统由于避免手工上下料,自动化程度较高;参数的获取是利用激光传感器进行非接触测量而得到的,对零件的损伤较小;测量范围宽,分辨率高,随着测量范围从1mm到几cm,测量分辨率可从零点几m到几十m,测量频率高,可达几千Hz,因而能很好地满足在线测量的需要,此外,还有重复性好,抗干扰能力强,体积小,安装方便等优点。同时控制系统采用PLC来搭建,抗干扰能力强,功能扩充容易,产品设计开发周期大大缩短。所以本系统应用前景非常好。
  参考文献:
  [1]钱晓耀,周铭,单越康.轴瓦厚度自动检测分选系统的PLC控制[J].组合机床与自动化加工技术,2005(5):65-66.
  [2]董继良.PLC在轴承滚动体分选机改造中的应用[J].制造技术与机床,1998(3):38-39.
  [3]张国宏,章钦.玻璃管激光分选机[J].机电产品开发与创新,2004,17(3):28-29.
  [4]迟桂纯,周肇飞,周卫东.激光在计量测试技术中的应用[M].成都:成都科技大学出版社,1993.

来源:《机械研究与应用》第19卷第3期 2006年6月
