带防尘盖深沟球轴承外圈槽形的改进

王光军　刘荣彬
（淄博轴承厂，255068）

　　目前，各厂在带防尘盖深沟球轴承的设计和生产中，采用或近似采用“带防尘盖深沟球轴承优化设计统一图册”规范的结构形式。但由于诸多方面的原因，经常发生转盖甚至掉盖的现象，用户对此反映强烈。近几年来，我厂对出口美国的农机球轴承外圈密封槽做了改进（图1）。采用了槽形滚花工艺，密封盖铆装质量达到了美国用户的苛刻要求。 　　我们将此项工艺推广应用在带防尘盖深沟球轴承上，收到很好的效果。
　　1　槽形设计

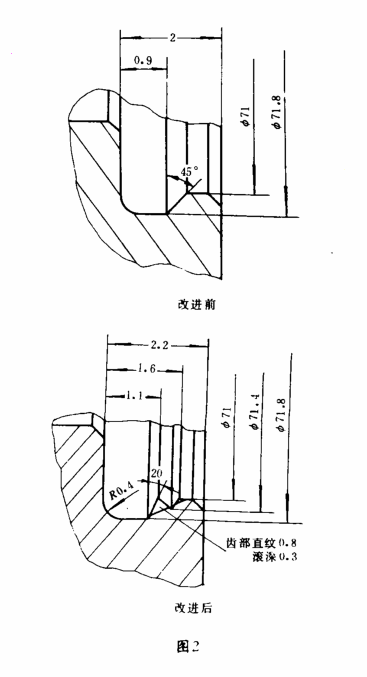

　　滚花槽形和一般槽形的主要区别在于前者的主槽上方设一浅槽，其深度为主槽深度的一半，目的是便于滚花及形成齿尖。齿尖到槽台的高度一般取为防尘盖板厚（0.5mm）的2.2-2.4倍，槽形上所有转折点均用图弧过渡以延长成形刀寿命。图2为62082轴承外圈密封槽改进前后的槽形。 　　2　槽形滚花工艺
　　在原车槽工序后加一道滚花工序，即在车槽工序后二次装夹，用自制的滚花刀切入进给滚出，如图3所示。 　　3　防尘盖的铆装
　　此滚花槽形也适用于卷边防尘盖，尤以直边防尘盖为好。其优越性在于防尘盖制造容易、成本低、铆装牢固且外观好。铆装时根据牢固程度要求的差异而采用不同的铆装方法。一般情况下，无转矩要求的轴承采用涨铆法；有转矩要求的轴承采用压铆法，加大齿尖对防尘盖侧边的嵌入量，达到防尘盖防转、防掉的要求。
