M1040磨床报废砂轮的改装与利用

黄建华　华丛武
（六安市轴承厂）

　　M1040无心磨床是我厂用于磨削滚子的主要设备，该磨床使用的砂轮规格为P350×厚度（根据产品型号而定）×127mm，当砂轮磨损至外径D<260mm时，因无法继续使用而报废。

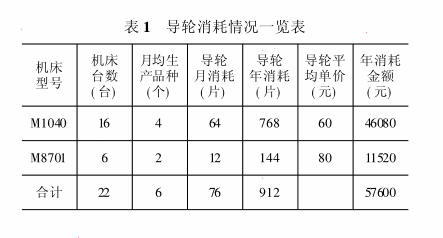

　　M1040无心磨床所用导轮的规格为P250×厚度×75mm，将其与报废砂轮的尺寸进行对比，我们发现：只要解决报废砂轮的内径尺寸即可用废砂轮代替导轮使用。为此我们设计了一种简易定心夹紧装置（见图），使衬套的内径等于导轮的内径，如图所示用螺栓连接、夹紧即可使用。 　　通过在M1040、M8701两种滚子磨床上试用这种用报废砂轮改装的导轮，加工出的滚子质量可靠，表面粗糙度均达到0.16μｍ，完全满足加工要求。目前我厂在生产中已全部使用这种改装的导轮，不再购置和使用新导轮。经测算，仅此一项报废砂轮的利用，工厂每年即可节约辅助材料费5.76万元（见表1）。
