车床自定心多功能夹具

　　摘　要：介绍在车床上使用的自定心夹具的结构、工作原理、用途及优点。
　　关键词：车床；自定心；夹具
　　1　前言
　　通常情况下，轴类工件的中心孔都是在卧式镗床或专用机床上加工的，我公司每月都要加工大量的轴类工件，中心孔的工序需要用公司的两台卧式镗床，但镗床另有任务。这样，在车间的生产安排上就产生了冲突，影响了公司的日常生产。为了解决这一生产难题，我们自制了一套在车床上加工中心孔的夹具。
　　2　夹具的结构与工作原理

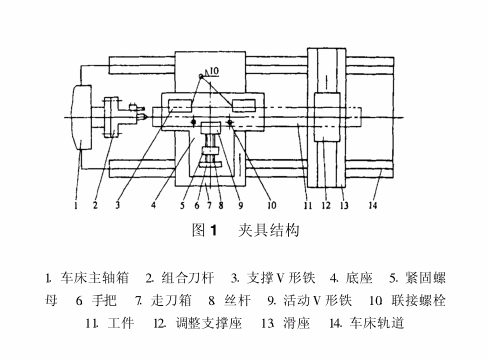

　　该夹具结构如图1所示，其工作原理：根据任意型号的车床主轴孔的中心高度制作V形铁，保证装配上夹具后，V形铁中心与车床中心高一致。拆下车床的中拖板、小拖板、刀架、转盘，装配上制作好的夹具即可。底座参照转盘的尺寸制作，底座装上后可调整角度，底座调整好后用螺栓夹紧定位。操作时，把轴类工件用三件V形铁定位夹紧，由于V形铁的中心高与车床主轴孔的中心高一致，轴类工件定位后的中心水平高度也就和车床主轴孔的中心高度相同，起到了自定心作用。滑座与车床轨道配合滑动，用调整支撑座，支撑工件的尾部，以减小夹具的受力。全部调整完毕，即可进行批量加工。操作方法与原车床一样，利用车床的手柄、手轮来控制工件的进刀、走刀。同时制作一个组合刀杆装配在车床主轴上，车床主轴旋转带动组合刀杆旋转，把车床横向进给设置为自动走刀，先用刀头镗工件端面，然后用手柄摇动工件，找正工件中心，用中心钻钻出中心孔，掉头装卡加工另一面即可。 　　3　夹具的用途及优点
　　（1）功能多、用途广，轴类工件可打中心孔、偏心孔、钻端面注油孔，轴向铣键槽，轴径向钻斜孔；
　　（2）优点突出。夹具的结构简单，易于制作。夹具的自定心功能使操作变得很简便，夹紧后不需调整即可加工，加工时不需换刀。操作简便，工人劳动强度低，加工效率高；此夹具具有镗面、镗端面的功能，在钻孔时又具有六角车床的功能，可自动进刀。
　　4　使用效果
　　此夹具的制作成功，大大提高了车间的生产效率，节约了生产制造成本，每年可创造30~40万元利润。
