角接触关节轴承装配高测量仪

　　摘　要：由于GAC...S/K型轴承的内、外圈滑动表面均为球面，外圈与内圈可相互摆动，为克服这一摆动性能对测量轴承装配高的影响，设计的测量仪有如下特点：根据“三点确定一面”的原理，克服摆动性能对轴承装配高度的影响；采用能实现“自锁”的螺旋传动装置实现快速升降运动，并采用合理配置的导向装置消除螺旋传动的传动间隙，以确保装配高的重复测量精度。
　　关键词：角接触关节轴承；装配；高度；测量仪
　　GAC...S/K型轴承是我公司Z近几年新开发研制成功的一种角接触关节轴承，用于斯太尔平衡桥上，在该桥平衡轴的两端各装有一对GAC...S/K型轴承，两轴承的中间有一隔套和调整轴向间隙的调整垫，调整垫的尺寸主要受轴承装配高
的影响。由于GAC...S/K型轴承内、外圈的滑动表面均为球面，目前常用的高度测量仪无法实现对这类产品的测量，针对这种情况，我公司研制开发出一种适用的角接触关节轴承装配高测量仪。
　　1　仪器概况

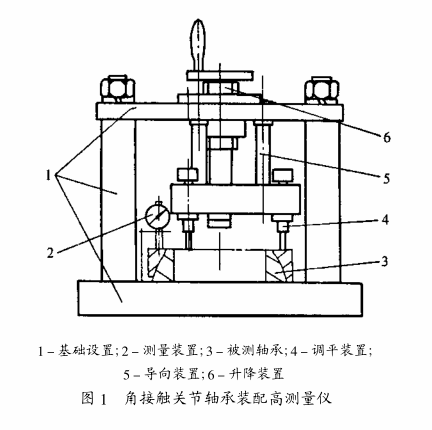

　　角接触关节轴承装配高测量仪（图1）主要由基础装置、调平装置、升降装置、导向装置和测量装置5部分组成。主要技术指标如下： 　　（1）测量范围
　　轴承公称外径D　　　47～310mm
　　（2）重复测量精度　±0.01mm
　　（3）测量效率　　　6～10s/件
　　2　设计要点
　　（1）根据“三点确定一面”的原理，克服摆动对轴承装配高测量的影响。
　　为了克服摆动对轴承装配高T测量的影响，在测量仪的调平装置上设有3个沿圆周均布的可调整的球头螺钉，每次测量之前，用同一标准量块把3个调整螺钉的球头所决定的平面调整为和被测轴承放置的平面平行。测量时，3个螺钉的球头与外圈基准面接触，由于内、外圈的滑动表面均为球面，通过“自调心”可使外圈基准面平行于内圈基准面，即可实现对轴承装配高的测量。
　　（2）采用能实现“自锁”的螺旋传动装置实现快速升降运动，并采用合理配置的导向装置消除螺旋传动的传动间隙，以确保装配高的重复测量精度。
　　选择螺旋传动作为升降机构，既实现了快速移动，又保证了测量在自锁状态下具有一定的预紧力，方便读取测量值，提高测量效率。
　　由于螺旋传动过程中不可避免地存在传动间隙，为了消除这一间隙，增加了一套合理配置的导向机构，在往复的升降过程中确保3个球头所通过的平面与内圈基准端面平行，保证了轴承装配高重复测量的精度。
　　3　应用

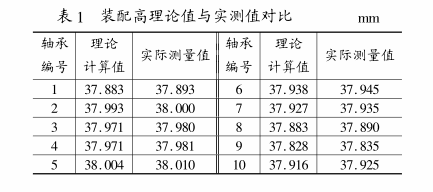

　　以我公司生产的GAC110S/K轴承为例，该轴承的装配高，其装配高的理论计算值与用该测量仪测量的实际测量值对照见表1。 　　由表1可以看出，该型号轴承装配高度的理论计算值与实测值的差值≤0.01mm，与该产品的装配高公差要求值（+0.125～-0.30mm）相比较，该装置完全可以满足产品测量要求。经生产实践进一步验证，该测量仪使用性能可靠，满足产品检验的需要。
