江西铜业直线振动筛使用问题分析和改造方案

发布时间：2015-03-04

黄涛　杨继伟　苗慧玲　杨鑫
（鞍山重型矿山机器股份有限公司）

　　江西铜业大山选厂现场使用的两台型号为ZKK3675振动筛。振动筛与半自磨形成闭路循环，用于物料脱水筛分。振动筛筛面面积27m2，筛孔尺寸13mm，筛面倾角5°，处理能力240～750t/h，振动频率15HZ，电机型号Y250M-4，功率55kW。
　　主要问题
　　筛板耐磨性差。振动筛筛板存在磨损严重情况，先后使用过不锈钢条缝、聚氨酯、橡胶筛板，普遍使用1个月就损坏，这些类型的筛板在其他工矿用作分级和脱水通常可以用6~8个月。
　　布料器布料不均匀。布料器只是一个长方体料槽，没有考虑物料的冲击导致的使物料只有筛宽的一侧有料，另一侧基本没有物料。
　　筛机扭振。筛机由于布料不均匀和筛面长度过长，导致左右侧板振幅不等使振动筛扭振。
　　吊装圆管梁和筛下横梁磨损和腐蚀严重。
　　结构可靠性差，侧板下侧出现局部侧板断裂的现象。
　　现场物料为ph=4的酸性物料，此种物料对筛板支撑小梁和下横梁腐蚀严重，所以要求振动筛防腐方面要彻底解决。
　　改造方案
　　振动筛在筛分过程中，筛面宽度主要决定处理量，筛面长度主要决定筛分效率。由于现场排料端物料过少，说明筛机长度过长。在保证现场处理量与筛分效率的情况下，笔者推荐GJZKK3661型高效节能大型水平筛代替现场使用的直线振动筛。针对以上几个方面的问题，提出具体解决方案如下。
　　为了增加筛板的耐磨性，GJZKK3661型筛板配置为入料端1525mm长度为盲板，加强筛板的耐磨性，从而提高振动筛筛板的使用寿命。每块筛板的尺寸为610×610mm板块式筛板。

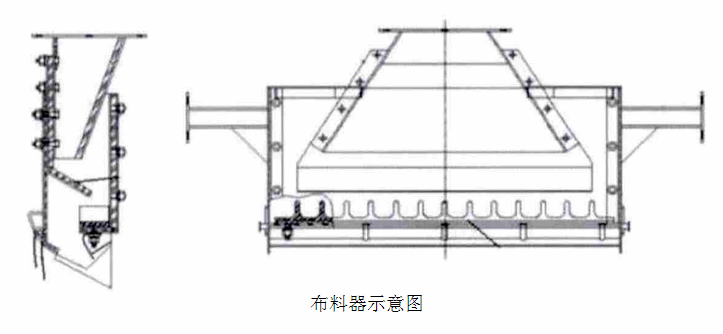

　　重新设计布料均匀的布料器，保证筛面有效的脱水筛分。具体的布料器可以参照示意图。这种布料器内部有拦料和摊料衬板，可以使带有一定浓度的物料均匀的布置在筛面上。

　　大山选厂现场使用的ZKK3675型振动筛振幅为7～8mm，完全可以满足工艺要求。所以GJZKK3661型振动筛的振幅按照8mm出厂，振幅可以按照通过配重的厚度进行调整。
　　GJZKK3661型振动筛吊装梁位置与现场使用的ZKK3675型振动筛吊装梁位置不同。不存在吊装梁磨损和腐蚀情况。
　　筛框结构进行了全新的设计，加强筋板采用折弯件。保证了筛框的强度。
　　GJZKK3661型振动筛下横梁和筛板支撑小梁表面粘美国进口胶板，有效的保证了耐腐蚀性能。
　　改造后的GJZKK3661型振动筛的振动器轴承采用振动筛专用SKF或FAG轴承，设计寿命＞20000h，大于国家标准轴承使用寿命8000h。钢板采用新型高强度结构钢板，材料屈服强度为355MPa，比传统振动筛所用的Q235材料屈服强度大1.5倍。筛下横梁设有马来西亚进口防腐橡胶板，现场的振动筛筛下横梁无耐磨橡胶保护。筛框的激振器安装梁和下横梁全部进行消除应力热处理工艺。振动筛噪声＜83dB，小于国家标准振动筛规定的噪声水平90dB。侧板加强筋板为新型高强度结构钢折弯件，传统侧板加强筋板为普通角钢。筛板为轨座形式聚氨酯边框筛板电机功率为37kW，比现场使用的55kW减少18kW，每年节能约9.5万kW。
