自制车床小型弹性跟刀架

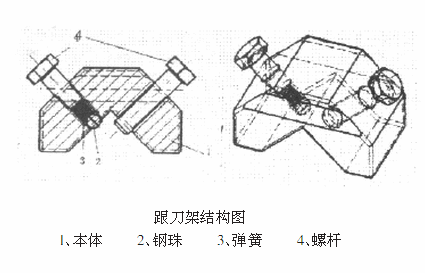

　　在车削加工中，细长轴是较难加工的工件之一。所谓细长轴是指工件长度与直径大于一般工件25倍的工件。这类工件一般使用机床所带附件跟刀架进行加工，但在加工直径为5mm至15mm的细长轴时，如果采用机床所带的跟刀架就不太方便了。在生产实践中，我自制了小型弹性跟刀架来解决这一难题，收到了较好的加工效果。小型弹性跟刀架的结构如下图所示。 　　说明：本体材料使用45钢和铝均可。
　　使用方法
　　先将本体连接在磁性百分表座上，然后将其固定在车床中拖板上。如果车床中拖板有T型槽，可用支架将本体连接固定在中拖板上。固定跟刀架时，让跟刀架正对着车刀效果更好。根据具体情况调节螺杆4，通过弹簧的伸展和压缩来调整钢珠2对工件的作用力，使径向切削力、离心力与跟刀架的作用力达到平衡，从而使工件在稳定的状态下进行切削。小型弹性跟刀架的优点可根据加工情况调整跟刀架对工件的作用力。由于跟刀架具有一定的弹性，不会因跟刀架作用力过大使工件产生“竹节”现象。钢珠在本体内可以滚动，不会划伤已加工表面。结构简单易制作，使用方便。在使用小型弹性跟刀架时，由于受跟刀架弹力的限制，切削深度不宜过大。
