纳米银-铜-石墨复合材料的性能研究

发布时间:2015-02-02
江沣 许少凡
(合肥工业大学材料科学与工程学院,安徽合肥 230009)
  摘 要:采用粉末冶金方法,制备了纳米银-铜-石墨复合材料;研究了纳米银含量对复合材料密度、电阻率、硬度和抗弯强度的影响。结果表明,铜-石墨基复合材料随纳米银含量的增加以上性能均有提高。
  关键词:粉末冶金;纳米银;复合材料;性能
  铜-石墨电刷复合材料,主要应用于低压直流电机、交流异步电动机集电环、汽车、摩托车起动机和同步电机集电环等。现代工业的飞速发展,要求作为电接触滑动材料的电刷具有更好的导电性和耐磨损性。通过提高电刷中铜含量,可以满足提高导电性的要求,但使耐磨性和使用寿命降低;提高石墨含量有利于减摩和润滑,但又降低了导电性,使电机启动困难。所以,采用传统的粉末冶金方法靠调整铜、石墨含量,很难同时满足电刷导电性和耐磨性都好的要求。纳米金属粉具有比表面积大、熔点低、表面原子活性强、自扩散系数高等特殊性能[1-2]。在粉末冶金生产中应用纳米粉末熔点低的特点,可以有效地降低烧结温度。所以,在低温烧结中纳米颗粒能够率先达到烧结温度,在基体颗粒的周围生成液相,更好地促进烧结[3]。本文利用纳米银粉优良的导电导热性能对电刷材料进行改性,研究用不同含量的纳米银粉替代部分铜粉后,纳米银颗粒对铜-石墨基复合材料的密度、电阻率、硬度和抗弯强度的影响。
  1 实验材料及方法
  实验所用原料为国产电解纯铜粉、石墨粉和纳米银粉。石墨粉粒度小于30μm,纯度为99.5%;纳米银粉平均粒径为80~120nm,纯度不小于98%。
  实验采用粉末冶金法制备试样,由于铜在空气中易氧化,导致粉末呈棕褐色或紫黑色,影响复合材料的性能,因此混料前须对其在氢气气氛炉中进行还原,加热到380℃,保温0.5h后随炉冷却到室温即可。冷却后的还原铜粉过300目,将过筛的纳米银粉按1%、2%、3%、4%和5%的质量分数与过筛的铜粉及石墨粉进行干混,成分配比见表1。压制采用钢模单向压制,压制压力200MPa左右,保压15s后脱模取出压坯。Z高烧结温度830℃,保温2h,随炉冷却到室温后取出试样。
  本实验测量了纳米银含量变化时,电刷试样的密度、电阻率、硬度和抗弯强度。按GB-1999.14-88,采用体积-质量法测量密度;根据GB-1994.2-88,采用伏安法测量电阻率;用洛氏硬度计和万能力学试验机分别测量硬度和抗弯强度。
  2 实验结果分析和讨论
  2.1纳米银含量对复合材料物理性能的影响

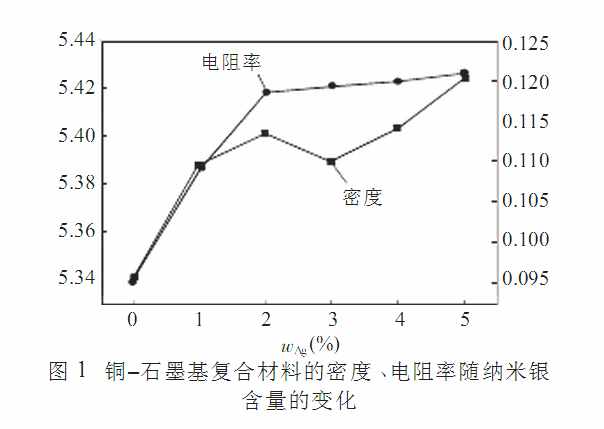

  密度是电碳制品在质检时常用的指标之一,它可以反映电碳制品的烧结质量,也可以间接地反映电碳制品的成分。图1为铜-石墨基复合材料的密度、电阻率随纳米银含量变化的曲线。从密度曲线中可以看出,随着纳米颗粒含量的增加,试样密度呈总的上升趋势。其原因是银的密度比铜要大,银的增加必然增大材料的密度,并且小颗粒尺寸的纳米银粉颗粒能够填补基体粉末颗粒之间的间隙,减小了孔隙率,有效提高了烧结后试样的密度[4],所以试样的整体密度随纳米银含量的增加而增大。从电阻率曲线可看出,随着银粉含量的增加,电阻率逐渐升高。说明用纳米银粉取代铜粉时,制备出的纳米银-铜-石墨复合材料试样的导电性能降低,这是因为虽然银的导电性能优于铜,但由于银的密度比铜大,所以随着银含量的增加,金属的体积含量减少,石墨的体积含量相对增加,金属基体相的连续性受到影响,导致电阻率的增大。另外,纳米银颗粒在烧结过程中,部分银原子与基体铜原子发生相互扩散形成固溶体,也会造成电阻率的增大。
  2.2纳米银含量对复合材料力学性能的影响

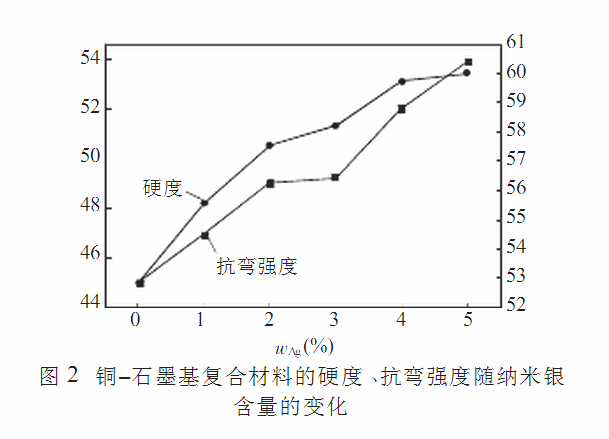

  硬度是材料重要的力学性能参数之一,它是材料抵抗局部压力而产生变形能力的表征。抗弯强度是衡量电碳制品质量的重要指标,它主要用来反映制品的力学性能。图2中两条曲线分别为铜-石墨基复合材料的硬度及抗弯强度随纳米银含量的变化曲线。可以看出,随着纳米银颗粒含量的增加,硬度及抗弯强度均呈上升趋势。因为在烧结过程中,银原子与铜原子发生相互扩散形成固溶体[5],由于两种原子半径的不同,造成晶格畸变,形成弹性应力场,阻碍了滑移面上位错的运动,使塑性变形的抗力增加[6],从而提高了材料的硬度和抗弯强度。
  3 结论
  用纳米银粉替代铜-石墨基复合材料中的部分铜粉,可使复合材料密度增大,并有效提高了硬度和抗弯强度,但使电阻率有所上升。
  参考文献:
  [1]树杰,樊云昌,王建强,等.纳米金属粉在粉末冶金中的应用前景[J].石家庄铁道学院学报,2005,18(4):77-79.
  [2]齐卫宏,汪明朴,徐根应.金属纳米微粒的尺寸效应[J].材料导报,2003,17(10):4-6.
  [3]张晓宇,赵训茶,季长涛,等.添加纳米粉体对铁基粉末烧结件组织于性能的影响[J].长春工业大学学报,2008,29(1):41-43.
  [4]Mars,Owe.HighperformanceP/Msteels[J].ScandinavianJournalofMetallurgy,1995,24(4):147-151.
  [5]黄培云.粉末冶金原理[M].北京:冶金工业出版社,2008.298.
  [6]杨国良,王长年,来守正.机械制造[M].上海:上海科学技术出版社,1992.37-38.
来源:《材料热处理技术》2010年1月
